Электроустановка требует несколько типов проводников для передачи тока от главного распределительного щита к различным точкам использования. Тип, цвет, сечение… Перед выбором электрических кабелей и проводов выясните все, что вам нужно знать о том, как они работают.
Электрические провода и кабели — в чем разница?
Для безопасного выполнения электромонтажных работ важно знать, как отличить провод от электрического кабеля. Рассмотрим некоторые основные понятия, включая определение и характеристики электрических проводов и кабелей.
Электрический провод: Определение
Электрический провод — это электротехнический компонент, используемый для передачи электроэнергии с целью передачи энергии или информации. Он состоит из проводящего материала, окруженного изолирующей оболочкой. Проводящий элемент внутри электрического провода называется «сердечником». Одножильный (жесткий) или многожильный (гибкий) в зависимости от его поперечного сечения и назначения, сердечник может быть изготовлен из меди, никелированной меди или никеля. Изоляционная оболочка обычно изготавливается из ПВХ и различается по цвету в зависимости от назначения провода.
Наиболее распространены проводники H07VU, H07VR и H07VK. Вот характеристики этих проводов и их соответствие: Пример: H07 VU 1,5 мм².
- H или U : Первая буква обозначает национальную или международную достопримечательность;
- 07 : для 700 В, максимальное напряжение, поддерживаемое проводом;
- V : ПВХ-изоляционная оболочка (R для PRC);
- U : медный сердечник; U и R обозначают жесткие сердечники, K — гибкий сердечник;
- 1,5 мм2 : поперечное сечение провода.
Электрический кабель: Определение
Электрический кабель состоит из нескольких проводов, соединенных вместе в одинарной или двойной защитной оболочке. Он может иметь 2, 3, 4 или 5 проводов. Количество проводов в кабеле зависит от его диаметра и использования. Электрические кабели могут использоваться для передачи электрического тока (сильный ток) или данных, таких как телефонные, компьютерные или телевизионные сигналы (слабый ток). Названия кабелей такие же, как и у проводов, за которыми следует следующая информация:
- Количество содержащихся потоков
- Сечение провода
- Буквенный код: G, если один из проводов заземлен, X в противном случае.
Например: U1000 R2V 3G 1,5 мм².
- U : Жесткое сплошное ядро;
- 1000 : допустимое напряжение до 1000 вольт;
- R : жесткий многожильный;
- V : оболочка из поливинилхлорида (ПВХ). Имеет предыдущую цифру 2 (2V), оболочка имеет двойную изоляцию.
Кабель содержит 3 провода сечением 1,5 мм2, включая заземляющий провод. Для кабеля без заземляющего провода наименование будет U1000 R2V 3X 1,5 мм2.

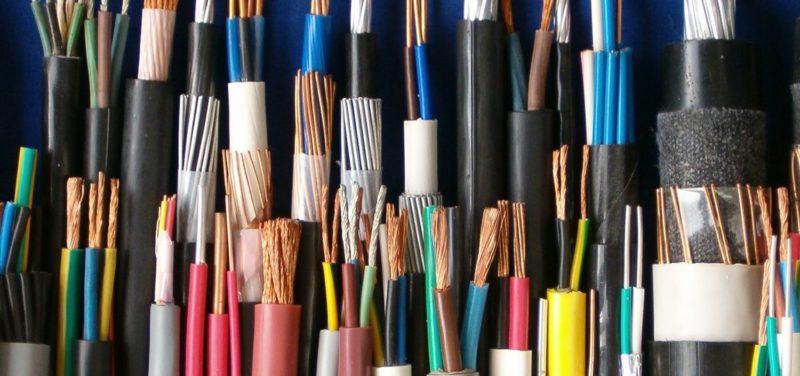

Какие существуют типы электрических проводов и кабелей?
Каждый кабель или проводник обозначен кодом, состоящим из букв и цифр, которые определяют характеристики материала. На оболочке кабеля указан соответствующий код.
Электрические провода и монтажные кабели
Электрические провода и монтажные кабели используются для стационарных установок и для электропроводки электрического распределительного щита. Различают:
- H07VU, H07VR, H07VK: Это наиболее часто используемые проводники. Они предназначены для бытовых установок, домов и офисов. Как только поперечное сечение превышает 4 мм², мы уже не говорим о проводе H07VU, а о проводе H07VR. Провода H07VU и H07VR жесткие, тогда как провод H07VK гибкий.
- Кабель U1000 R2V : Этот кабель рекомендован EDF для подключения счетчика электроэнергии. Его также можно использовать для подключения электрических розеток или светильников, расположенных на улице.
- Кабель для удаленного отчета : он подключает коробку EDF к вашему дому. Он передает данные о потреблении и позволяет технику считывать показания счетчика, находясь за пределами вашего дома.
- Заземляющий кабель : этот медный кабель используется для заземления электроустановки.
- TBT : используется для крепления галогенных прожекторов на кабеле: сердечник изготовлен из посеребренной меди и защищен прозрачной изоляционной оболочкой сечением 6 мм².
Кабели бытовые
Кабели для бытового использования гибкие и обеспечивают питание мобильных или полумобильных устройств. Они также используются для проектирования удлинителей. Различают:
- H03VVH2F : этот двухжильный кабель можно использовать для питания осветительных приборов и небольшого оборудования, такого как кофеварки, тостеры и утюги.
- H03 VVF/H05 VVF : H03VVF используется для питания бытовой техники и офисного оборудования. H05VVF подходит для питания бытовой техники, такой как стиральные машины и холодильники.
- H03 RTF : может использоваться для питания люстры или светильника. Он поставляется в различных цветах, а ткань декоративная.
- H07 RNF : устойчив к влаге и ударам благодаря неопреновой оболочке, подходит для удлинителей и катушек.
Мультимедийные провода и кабели
Провода и кабели мультимедиа используются для установки стационарных установок и для электропроводки распределительного щита. Используются следующие кабели:
- Телефонный кабель : состоит из одного или нескольких проводов в зависимости от его назначения: телефон, домофон, сигнализация или звонок.
- Hi-Fi-кабель : используется для питания всего аудиооборудования (включая транспортные средства).
- Сетевой кабель : кабели DTT с двойным экраном используются для приема цифрового телевидения. Кабели RCA передают аудио- и видеосигналы, а кабели RJ45 подходят для связи и вычислений.

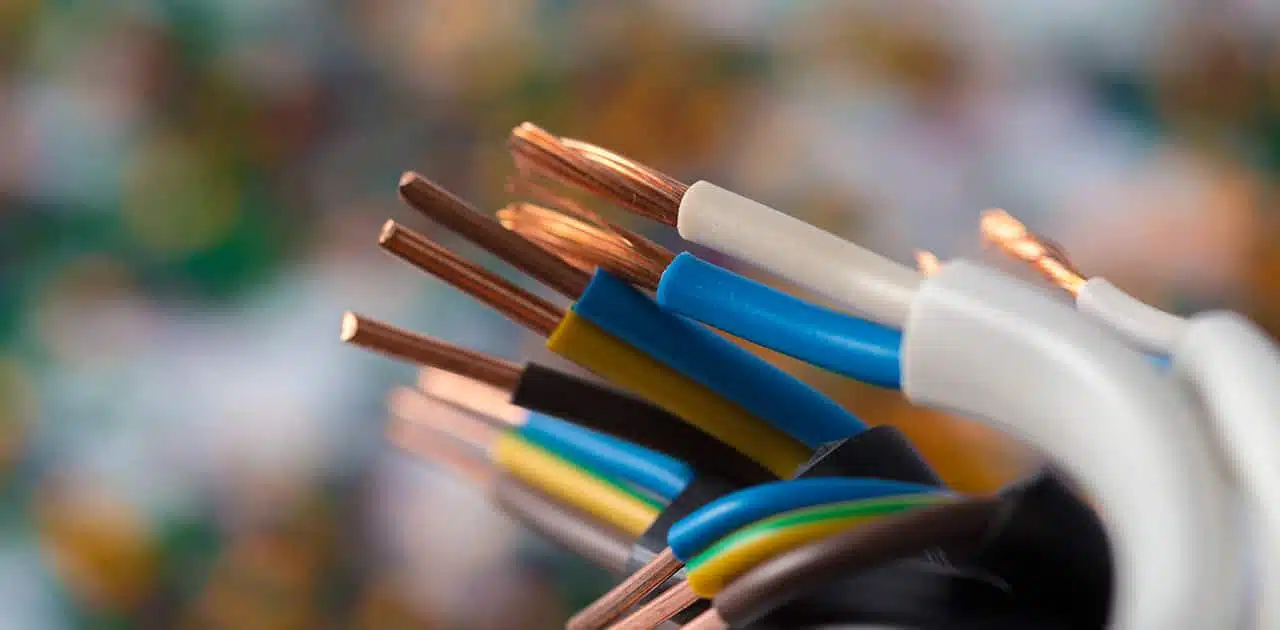

Каковы цветовые коды электрических проводов?
Цветовая кодировка имеет важное значение в электричестве, чтобы гарантировать, что ваша установка соответствует стандартам и предотвращает опасности . Красные, зеленые, синие или желтые провода, вот соответствующие цветовые стандарты для каждого электрического кабеля:
Цвет | Кабель | Функция |
Руж/маррон/нуар/фиолетовый/оранжевый/гри | ФАЗА | Fil par lequel le courant «прибытие» |
Блю | НЕЙТРАЛЬНЫЙ | Fil référence de tension |
Желтый и зеленый | ТЕРРЕ | Fil de mise à la terre |
Полезно знать : Не во всех странах используются одинаковые цветовые коды. Аналогично, во Франции старые установки могут быть построены по более ранним стандартам. Отвертки-тестеры фаз покажут вам назначение каждого провода.
Как выбрать правильное сечение электрического провода?
3 основных критерия выбора кабеля
При монтаже электроустановки следует учитывать три основных критерия:
- Сечение, которое зависит от мощности устройств, подключаемых к цепи.
- Длина цепи, которая также будет определять поперечное сечение (чем длиннее провод, тем больше поперечное сечение).
- Характер цепи, подающей питание на розетки, отопление или освещение.
Стандарты и правила
Стандарт NF C 15-100 определяет поперечное сечение проводника (в мм²) для каждого использования, адаптированное к току (в амперах), который должна выдерживать цепь. Чем выше ток, тем больше поперечное сечение. В повседневной жизни напряжение составляет 230 В. Ниже приведена таблица, в которой суммируются соответствующие поперечные сечения проводов в соответствии с требуемым током или мощностью:
Могущество, за которое платят | Ток | Раздел рекомендован | Использование (пример) |
2 300 Вт | 10 А | 1,5 мм² | Эклераж |
3 680 Вт | 16 А | 2,5 мм² | Электроменжер |
5 750 Вт | 25 А | 4 мм² | Цепи мощности (электрическая кухня, шлейф) |
7 360 Вт | 32 А | 6 мм² | Двигатели |
9 200 Вт | 40 А | 10 мм² | Суперкомпьютер |
Для жилых домов требуется использование проводов с медным сердечником и защита кабелей изолирующей гибкой оболочкой, известной как оболочка ICTA.
Предварительно смонтированные каналы ICTA: оптимальное решение для ваших электроустановок
Оболочки ICTA представляют собой пластиковые трубки, используемые для связывания электрических проводов для соединений с высоким током или компьютерных кабелей для передачи слабого тока. Эта гофрированная оболочка состоит из изолирующей пластиковой трубки, которая защищает проводники внутри. Оболочки ICTA могут быть оснащены системой протягивания проводов или предварительно смонтированы.
