Характеристики AMD Zen 4 Ryzen 7000

by Valiant

Появление процессоров AMD Zen 4 Ryzen 7000 серии «Raphael» приближается, и последние разработки делают этот выпуск критически важным для компании. Процессоры AMD Ryzen 5000 предыдущего поколения сделали то, что раньше считалось невозможным: чипы превзошли лучших процессоров Intel в каждом тесте ЦП, в том числе заняли первое место в нашем списке лучших процессоров для игр, поскольку компания превзошла Intel Rocket Lake во всех отношениях.

Но потом случилось Олдер Лейк. Новая гибридная архитектура x86 от Intel, сочетающая в себе большие и мощные ядра с небольшими эффективными ядрами, вывела компанию в лидеры по всем аспектам исходной производительности и даже помогла уменьшить вопиющие недостатки в области энергопотребления. Но, пожалуй, важнее всего то, что Alder Lake начала полномасштабную ценовую войну с новым бескомпромиссным подходом Intel к ценообразованию, особенно в среднем сегменте, который служит страной для геймеров.

Но AMD не стоит на месте, и ее чипы Ryzen 7000 теперь находятся на стартовой позиции, чтобы вывести гонку за лидерство по производительности на новый уровень. Недавно AMD продемонстрировала 16-ядерный процессор Ryzen 7000, который во время игровой демонстрации достиг невероятной частоты 5,5 ГГц и завершил рендеринг в Blender на 31% быстрее, чем флагманский процессор Intel Core i9-12900K.

AMD заявляет, что окончательные чипы будут иметь тактовую частоту до> 5,5 ГГц и будут загружены новыми технологиями, такими как новый интегрированный графический движок Radeon RDNA 2, и будут поддерживать инструкции AI на основе AVX-512. Мы также узнали много новых подробностей о 5-нм процессорах Zen 4 Ryzen 7000 «Raphael» и новой волне материнских плат с сокетом AM5. AMD также подтвердила во время своего недавнего дня аналитиков, что в этом году появятся не только стандартные чипы для настольных ПК, но и к концу года компания выпустит модели 3D V-Cache.

В этой статье мы собрали всю известную нам информацию как из официальных, так и из неофициальных источников. Мы будем обновлять статью по мере того, как узнаем больше, но вот то, что мы знаем на данный момент.

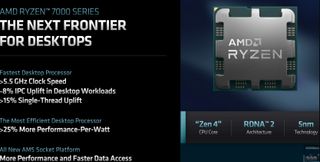

ОБЗОР ПРОЦЕССОРОВ AMD ZEN 4 RYZEN 7000 SERIES

  • Кодовое имя Рафаэль
  • До 16 ядер и 32 потоков на 5-нм техпроцессе TSMC (N5 используется для вычислительного кристалла)
  • (до) Повышение > 5,5 ГГц
  • 6-нм кристалл ввода-вывода, контроллеры памяти DDR5, интерфейс PCIe 5.0
  • Только DDR5 (без поддержки DDR4)
  • Встроенный графический процессор RDNA 2 (присутствует на IOD)
  • Архитектура Zen 4 имеет прирост IPC от 8 до 10%.
  • >15 % прироста в однопоточной работе, >35 % общего прироста производительности (многопоточные рабочие нагрузки), >25 % прироста производительности на ватт
  • AM5 Socket LGA 1718, обратная совместимость с кулерами AM4
  • Набор микросхем серии 600: материнские платы X670E Extreme, X670 и B650
  • TDP до 170 Вт, пиковая мощность 230 Вт
  • до 125% больше пропускной способности памяти на ядро
  • Поддержка AVX-512
  • Модели 3D V-Cache Zen 4 поступят на рынок в этом году

ДАТЫ ВЫХОДА AMD ZEN 4 RYZEN 7000

AMD установила осень 2022 года в качестве официального окна запуска первых продуктов Zen 4, серии Ryzen 7000 для настольных ПК (под кодовым названием Raphael). Для США осень начинается 22 сентября и заканчивается 22 декабря, а это означает, что мы увидим Ryzen 7000 к концу года. AMD уже продемонстрировала свой 16-ядерный 32-поточный процессор Ryzen, предположительно флагманский процессор, и, если компания следует традиции, мы ожидаем, что она первой выпустит свои продукты самого высокого класса. Компания подтвердила, что 16 ядер и 32 потока — это максимальное количество ядер для Ryzen 7000 при запуске.

Также появились сообщения о запуске 15 сентября, подкрепленные изображением очевидного брифинга с датой, выгравированной на баннере. Хотя это может быть дата выпуска, примечательно, что это происходит за целую неделю до осени, и мы больше привыкли к тому, что поставщики выпускают в конце назначенного окна, а не до него. Таким образом, мы думаем, что вы должны воспринимать это с большим, чем обычно, недоверием.

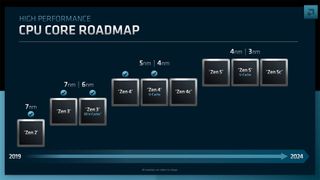

Чипы Ryzen 7000 станут лишь первым шагом на пути к Zen 4, поскольку компания реализует свою дорожную карту ЦП и выводит их на рынки настольных компьютеров и ноутбуков. AMD также будет использовать архитектуру Zen 4 в своей дорожной карте процессоров для центров обработки данных.

ХАРАКТЕРИСТИКИ И ОСОБЕННОСТИ AMD ZEN 4 RYZEN 7000

Обычно здесь у нас есть полная таблица спецификаций для любого семейства чипов. Тем не менее, нам еще многое предстоит узнать от AMD о реальных конечных продуктах — AMD еще не объявила конкретных спецификаций для отдельных SKU Ryzen 7000. Тем не менее, мы многое знаем об общих спецификациях, например, чипы имеют 16 ядер и 32 потока. AMD также продемонстрировала 16-ядерный чип, разгоняющийся до 5,5 ГГц на всех ядрах во время игр — и это без разгона и с использованием стандартного 280-мм кулера AIO. Фактически, компания заявляет, что чипы имеют «> 5,5 ГГц», что означает, что мы можем увидеть еще более высокие тактовые частоты.

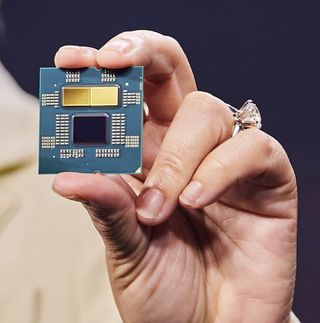

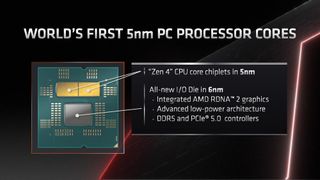

AMD поделилась блок-схемой стандартного чипа Ryzen 7000, и мы сделали крупный план голого чипа Ryzen 7000 во время выступления компании на Computex. Чип содержит два золотых чиплета с 5-нм ядрами, каждый из которых имеет восемь ядер. AMD говорит, что они основаны на оптимизированной версии высокопроизводительного 5-нм техпроцесса TSMC (вероятно, N5), и они расположены намного ближе друг к другу, чем мы видели в предыдущих чипсетах с ядром Ryzen. Кроме того, мы видим то, что кажется прокладкой между двумя чипсетами ядра, которая, вероятно, поддерживает ровную поверхность на двух кристаллах. Также возможно, что такая близкая ориентация связана с каким-то типом усовершенствованной компоновки между двумя чипами.

Мы также можем видеть четкий контур вокруг верхней части каждой ПЗС, но мы не уверены, что это результат новой техники металлизации. Мы знаем, что золотой цвет обусловлен металлизацией задней стороны (BSM), которая включает в себя покрытие Au для предотвращения окисления, улучшения адгезии TIM и снижения теплового сопротивления. Мы также видим довольно много пустых мест для конденсаторов, что интересно и может означать более здоровенные конструкции в будущем.

Новый кристалл ввода-вывода использует 6-нм техпроцесс и содержит контроллеры памяти PCIe 5.0 и DDR5, а также столь необходимое для AMD дополнение — графический движок RDNA 2. Новый 6-нм кристалл ввода-вывода также имеет архитектуру с низким энергопотреблением, основанную на функциях, взятых из AMD Ryzen 6000 чипов, поэтому он имеет улучшенные функции управления низким энергопотреблением и расширенную палитру состояний низкого энергопотребления. AMD заявляет, что этот чип теперь потребляет около 20 Вт, что меньше, чем у Ryzen 5000, и обеспечит большую часть экономии энергии, которую мы наблюдаем в Ryzen 7000.

Удивительно, но новый кристалл ввода-вывода выглядит примерно такого же размера, как и Ryzen 7000. 12-нм кристалл ввода-вывода предыдущего поколения. Однако, учитывая, что 6-нм кристалл намного плотнее, чем 12-нм кристалл от GlobalFoundries, а это означает, что он имеет гораздо больше транзисторов, можно с уверенностью предположить, что встроенный графический процессор потребляет значительную часть бюджета транзисторов (возможно, отчасти из-за встроенного кеша iGPU). Большая 6-нм матрица ввода-вывода неизбежно увеличит стоимость чипов, поскольку 6-нм матрица будет намного дороже, чем зрелая 12-нм матрица ввода-вывода, которую AMD использовала в чипах Ryzen 5000.

AMD официально подтвердила, что в этом году чипы серии Ryzen 7000 будут поставляться с моделями, оснащенными 3D V-Cache компании, что обеспечивает невероятную емкость кэш-памяти L3 благодаря инновационной технологии SRAM с 3D-стеком, которая объединяет чипсет L3 поверх вычислительных ядер. Мы видели, как эта технология дает Ryzen 7 5800X3D в общей сложности 96 МБ кэш-памяти L3, обеспечивая ему лучшую в отрасли игровую производительность. Возможно, мы уже видели признаки этого — производитель памяти TeamGroup недавно упомянул процессоры Raphael-X в пресс-релизе. AMD не разглашает «Raphael-X» в качестве официального названия чипов 3D V-Cache Ryzen 7000, но следует тому же соглашению об именах, что и Milan-X серверные чипы, которые имеют ту же технологию. Вполне возможно, что это просто ошибка со стороны TeamGroup, но ходят слухи, что это будет кодовое имя для потребительских чипов Zen 4 3D V-Cache.

Хотя AMD не разглашает частоты памяти, в примечаниях к тесту AMD есть тест с 16-ядерным чипом, работающим под управлением DDR5-6000 CL30, и компания заявила, что она уже достигла DDR5-6400 во время проверочных тестов. Неясно, являются ли это стандартными частотами или значениями XMP/разгона (AMD имеет тенденцию использовать профили XMP для своих тестов). AMD недавно объявила, что ожидает исключительную способность к разгону DDR5, благодаря чему контроллеры памяти будут звучать впечатляюще издалека, и новый AMD EXPO (расширенные профили для разгона)Технология выглядит как альтернатива брендингу Intel XMP. Проще говоря, AMD будет поддерживать предопределенные профили памяти с набранными частотами памяти, таймингами и напряжениями, чтобы обеспечить возможность разгона памяти одним щелчком мыши. Недавно поданный патент также указывает на возможную грядущую функцию автоматического разгона памяти, которая обеспечит более динамичный подход, превышающий предварительно проверенные скорости профиля EXPO.

Чипы Ryzen 7000 поддерживают до 24 линий интерфейса PCIe 5.0 непосредственно из сокета (подробнее в разделе материнских плат). AMD занята созданием экосистемы твердотельных накопителей PCIe 5.0 с Phison, Micron и Crucial. Crucial и Micron представят на рынке свои первые твердотельные накопители PCIe 5.0, когда на рынке появятся материнские платы AM5. Кроме того, созвездие твердотельных накопителей сторонних производителей также будет использовать контроллеры твердотельных накопителей Phison E26 PCIe 5.0, а это означает, что вскоре мы увидим широкую доступность еще более быстрых накопителей. Это пригодится для систем Zen 4 Ryzen 7000 — AMD заявляет о 60-процентном приросте производительности в рабочих нагрузках последовательного чтения с твердотельными накопителями PCIe 5.0. Phison подтвердил это недавней демонстрацией, показывающей, что его твердотельный накопитель E26 достигает пропускной способности чтения до 12 ГБ/с.(более подробный результат по этой ссылке). Потенциал последовательной производительности PCIe 5.0 будет большим для Microsoft DirectStorage, поскольку он в значительной степени зависит от пропускной способности чтения, чтобы сократить время загрузки игры примерно до секунды. AMD также сообщает, что Ryzen 7000 будет поддерживать хранилище Smart Access Storage (SAS), которое, по-видимому, представляет собой слегка измененную версию DirectStorage, построенную на тех же API.

Процессоры Ryzen 7000 поставляются с расширенными инструкциями по ускорению ИИ за счет поддержки инструкций AVX-512, таких как VNNI для нейронных сетей и BFLOAT16 для логических выводов. Это странным образом ставит чипы Intel Alder и Raptor Lake в невыгодное положение, поскольку они отключили функциональность AVX-512 из-за гибридной архитектуры.

ИНТЕГРИРОВАННЫЙ ГРАФИЧЕСКИЙ ПРОЦЕССОР AMD ZEN 4 RYZEN 7000

Все чипы Ryzen 7000 будут поддерживать какую-либо форму графики, поэтому на данный момент не похоже, что будут варианты без графики, такие как Intel F-серия. Механизм RDNA 2 находится на IOD (I/O Die) и поддерживает до четырех выходов дисплея, включая порты DisplayPort 2 и HDMI 2.1, а Ryzen 7000 имеет тот же модуль видео (VCN) и дисплея (DCN), что и Ryzen 6000. Процессоры Rembrandt. Несмотря на то, что все чипы Ryzen 7000 будут иметь встроенные iGPU, компания по-прежнему будет выпускать APU Zen 4 с более мощными iGPU. Компания также представит свою технологию Smart Shift ECO, которая позволяет переключать графическую работу между iGPU. и дискретный графический процессор для экономии энергии для моделей Ryzen 7000 для настольных ПК.

AMD попыталась умерить ожидания в отношении встроенного графического движка, указав, что графика RDNA 2 предназначена только для «подсветки» дисплеев, предупредив, что нам не следует ожидать какой-либо значимой игровой производительности. AMD заявила, что все SKU будут иметь одинаковое количество CU, не разглашаемое — конфигурация IOD будет одинаковой для всех моделей. Таким образом, можно с уверенностью предположить, что мы рассматриваем от 2 до 4 CU на чип Ryzen 7000.

Если вас это утешит, непосредственная близость iGPU к контроллерам DDR5, также расположенным на кристалле, должна обеспечить достаточную пропускную способность основной памяти. Однако нам придется подождать, чтобы точно узнать, сколько ядер имеет графический движок, но мы видели, что этот iGPU работает на частоте от 1000 до 2000 МГц в недавнем представлении теста. Несмотря на ожидаемую низкую производительность, встроенный движок RDNA 2 поможет устранить одну из ключевых слабых сторон AMD на рынке OEM, где дискретные графические процессоры являются редкостью на большинстве машин. Это также будет полезно для устранения неполадок, если вам нужен базовый дисплей.

ТЕСТЫ AMD ZEN 4 RYZEN 7000 И ZEN 4 IPC

Мы склонны видеть, как результаты тестов публикуются в сторонних базах данных тестов по мере того, как процессоры выходят на рынок. Тем не менее, мы видели только один экземпляр списка процессоров Zen 4 Ryzen 7000, который не поступил от AMD — две заявки Ryzen 7000 в проект MilkyWay@Home на платформе BOINC.

Представление мало что говорит нам о производительности, но оно раскрывает кодовое имя 100-000000666-21_N, которое, вероятно, представляет собой Ryzen 7 7800X, который заменит Ryzen 7 5800X. Другое кодовое имя, 100-000000665-21_N, соответствует 16-ядерной модели, которая, вероятно, является Ryzen 9 7950X, которая заменит Ryzen 9 5950X.

На данный момент большинство тестов Zen 4 Ryzen 7000 исходят от AMD, и, как и в случае со всеми тестами, предоставленными поставщиком, к этим результатам следует подходить с осторожностью. Эти чипы являются опытными моделями, поэтому производительность может измениться, и условия тестирования могут быть благоприятными для чипов AMD.

Во время выступления на Computex 2022 генеральный директор AMD Лиза Су продемонстрировала 16-ядерный предсерийный чип Ryzen 7000, работающий под управлением игры Ghostwire: Tokyo. Как вы можете видеть на третьем изображении, чип разогнался до невероятной частоты 5,52 ГГц, и с тех пор AMD уточнила, что этот прирост произошел на нескольких ядрах во время теста. Пиковая частота 5,5 ГГц соответствует текущему лидеру частоты настольных ПК — Intel Core i9-12900KS с тактовой частотой 5,5 ГГц. Естественно, это связано с оговорками: AMD гарантирует только то, что ее чипы могут достичь пиковой частоты на одном ядре. Однако это значительное увеличение по сравнению с существующим семейством Ryzen.

AMD также продемонстрировала свой 16-ядерный 32-поточный процессор Ryzen 7000 против 16-ядерного 24-потокового процессора Core i9-12900K.в рендере Blender (мы включили тестовые заметки в альбом выше). Процессор Ryzen 7000 завершил рендеринг чипа Ryzen 7000 за 204 секунды, что на 31% меньше, чем у 12900K за 297 секунд. Примечательно, что у чипа Ryzen 7000 на 33% больше потоков, чем у 12900K, но ожидается, что Intel Raptor Lake будет иметь 32 потока, что обеспечит близкую конкуренцию.

Blender поддерживает AVX-512, что может способствовать лидерству AMD над Intel в этом тесте, что было бы странно: Intel впервые применила AVX-512, но отключила инструкции с чипами Alder Lake из-за сложности планирования работы для правильных ядер в гибридная архитектура x86. Теперь он есть в арсенале AMD.

Кроме того, хотя мы знаем, что 5-нм процесс должен быть более энергоэффективным, чем 7-нм процесс, возможно, что более высокая мощность 230 Вт, обеспечиваемая сокетом AM5, может помочь улучшить производительность всех ядер, особенно во время рабочей нагрузки с питанием от AVX. (Ограничение PPT в 142 Вт снижало производительность 12- и 16-ядерных Ryzen 9 5900X и 5950X при рабочих нагрузках на все ядра.) Будет интересно увидеть сравнение многопоточной производительности в более широком наборе тестов. Мы должны помнить, что Raptor Lake будет поставляться с четырьмя электронными ядрами и более высокими тактовыми частотами, чем 12900K, поэтому мы ожидаем жесткой конкуренции между чипами в многопоточной работе.

AMD также измерила прирост производительности Ryzen 7000 в однопоточном режиме на 15 %, сравнив неназванный предсерийный 16-ядерный процессор Zen 4 Ryzen 7000 с памятью DDR5-6000 с 16-ядерным Ryzen 9 5950X с DDR4-3600 в тесте Cinebench R23. однопоточный тест. К сожалению, AMD не поделилась какими-либо конкретными результатами тестов, но это дает нам общее представление о том, как чипы будут работать по сравнению с Intel Alder Lake в этом конкретном тесте.

Согласно нашим тестам, чипы Intel Alder Lake в настоящее время лидируют в однопоточном тесте Cinebench R23. Они также удерживают лидерство в однопоточной производительности по сравнению с чипами AMD Ryzen 5000. Ниже мы сравнили это с флагманским процессором Alder Lake Core i9-12900K против Ryzen 9 5950X.

Производительность AMD Ryzen 5000 и Alder Lake в однопоточном режиме — в процентах против 12900K
Оборудование Тома Cinebench R23, однопоточный (% — оценки CB) Общее однопоточное среднее значение
Core i9-12900K DDR5 — 5,2 ГГц 100% (1968) 100%
Ryzen 9 5950X DDR4 — 4,9 ГГц 83,9% (1652) 84,9%

Согласно нашим тестам, Core i9-12900K примерно на 16% быстрее, чем Ryzen 9 5950X в тесте Cinbench R23, а AMD утверждает, что ее 16-ядерная модель Ryzen 7000 на 15% быстрее, чем 5950X. Это означает, что чипы Zen 4, скорее всего, сравняются с Intel Alder Lake в этом тесте.

Кроме того, вы можете видеть, что результат Cinebench R23 хорошо соответствует нашему более широкому общему измерению однопоточной производительности, которое мы используем для нашего рейтинга в нашей иерархии тестов CPU. Это измерение включает производительность в трех однопоточных тестах, и его сходство с оценками Cenbench предполагает, что Zen 4 может в основном соответствовать Alder Lake по общей однопоточной производительности.

Intel Raptor Lake будет поставляться с той же архитектурой Golden Cove для своих высокопроизводительных ядер (P-ядер), что и с Alder Lake, но мы ожидаем, что Intel повысит тактовую частоту для повышения производительности. Таким образом, мы можем ожидать серьезной битвы за однопоточное превосходство между Ryzen 7000 и Raptor Lake.

  • 2017: Zen 1 — 14 нм — +52% IPC
  • 2019: Zen 2 — 7 нм — +16% IPC
  • 2020: Zen 3 — 7 нм — +19% IPC
  • 2022: Zen 4 — 5 нм — от +8 до 10% IPC

5-нм процесс TSMC достиг 5,52 ГГц во время игровой демонстрации AMD, что было невероятно впечатляюще, но AMD уточнила, что мы увидим улучшение IPC только на 8-10% по сравнению с Zen 3. Это меньше, чем мы привыкли видеть с новыми AMD, но улучшенная подача питания может помочь добиться гораздо большего прироста в многопоточных рабочих нагрузках. Также нередко AMD рекламирует более высокие показатели производительности по мере того, как она достигает конечного кремния (например, с измерениями IPC Zen 1).

Примечательно, что AMD заявляет, что демонстрационный процессор был «16-ядерным предсерийным образцом, еще не объединенным с конкретными значениями мощности, но работавшим ниже нашей окончательной спецификации TDP 170 Вт». Естественно, это не говорит нам о том, потреблял ли демонстрационный процессор на 50 Вт меньше спецификации 170 Вт или всего на один ватт ниже спецификации.

AMD стремится показать, что эти относительно ручные улучшения IPC — не все, что предлагает Zen 4 Ryzen 7000. На своем Дне финансового аналитика AMD также поделилась слайдом, показывающим прирост производительности на ватт более чем на 25% и прирост общей производительности более чем на 35% в многопоточном тесте Cinebench.

В этом тесте использовался 16-ядерный 32-поточный процессор Ryzen 7000 для настольных ПК против 16-ядерного Zen 3 Ryzen 9 5950X. Слайд немного вводит в заблуждение, так как использует ненулевую ось, которая визуально увеличивает усиление, так что имейте это в виду. Тем не менее, это впечатляющий прирост производительности поколения — независимо от того, происходит ли он за счет IPC, частоты или улучшенной подачи питания и многоядерных ускорений.

Процессоры Zen 4 также будут поддерживать до 25% большую пропускную способность памяти на ядро, что является заметным увеличением, которое связано как с переходом на DDR5, так и, вероятно, с расширенными путями в чипе для обеспечения дополнительной пропускной способности для ядер. Это обеспечит значительный прирост для требовательных к пропускной способности расширений AVX-512, которые AMD добавила для Zen 4.

Нам придется подождать еще немного, чтобы получить более четкое представление о производительности из сторонних тестов. Как всегда, мы не узнаем, что вы увидите в реальной жизни, пока не вставим чипы в сокет на нашем тестовом стенде.

AMD ZEN 4 RYZEN 7000 ЭНЕРГОПОТРЕБЛЕНИЕ

Первоначально AMD заявляла, что Socket AM5 будет иметь ограничение Package Power Tracking (PPT) в 170 Вт, что означает, что это будет пиковая мощность, которую сокет может обеспечить для любого процессора. Однако позже AMD пояснила, что исходный номер, которым она поделилась, ошибочен. Вместо этого мы увидим TDP 170 Вт для некоторых процессоров, разработанных для сокета AM5, таких как Ryzen 7000, что является значительным увеличением по сравнению с текущим пределом TDP 105 Вт для процессоров Ryzen 5000.

Кроме того, пиковое энергопотребление (PPT) для сокета AM5 фактически составляет 230 Вт. Это значительное увеличение по сравнению с пределом 142 Вт Ryzen 5000 предыдущего поколения.

В целом, это увеличение представляет собой увеличение TDP на 65 Вт и увеличение PPT на 88 Вт по сравнению с текущими флагманами AMD.

Лучшие Zen 4 Ryzen 7000 TDP и PPT
Оборудование Тома AM4 — Дзен 1, 2, 3 AM5 — Дзен 4, Будущее +/- %
TDP — расчетная тепловая мощность 105 Вт 170 Вт +61% | +65 Вт
PPT — отслеживание мощности пакета (пиковое значение) 142 Вт 230 Вт +62% | +88 Вт
Рекламное объявление

Это повышенное энергопотребление поможет процессорам Ryzen в многопоточных рабочих нагрузках, таких как тест Blender, который компания продемонстрировала во время Computex, который показал, что Ryzen 7000 разгоняет Intel Alder Lake Core i9-12900K. Увеличенный TDP 170 Вт также означает, что вполне возможно, что мы увидим усиленные 12- и 16-ядерные чипы Ryzen 7000 с TDP 170 Вт для экстремальных пользователей, в то время как 12- и 16-ядерные модели мощностью 105 Вт предназначены для более массового использования.

Увеличение TDP и PPT поможет AMD повысить производительность, особенно для моделей с большим количеством ядер, во время тяжелых многопоточных рабочих нагрузок. Во многих случаях прежнее ограничение AMD в 142 Вт с сокетом AM4 предыдущего поколения сдерживало производительность, поэтому дополнительные 88 Вт мощности будут особенно полезны для новых 12- и 16-ядерных моделей. Кроме того, AMD уточнила, что будет использовать стандартные расчеты TDP и PPT для чипов, которые вставляются в сокет AM5 — можно просто умножить TDP на 1,35, чтобы вычислить максимальное энергопотребление чипа (PPT).

АРХИТЕКТУРА AMD ZEN 4 RYZEN 7000

AMD поделилась несколькими ценными подробностями о микроархитектуре Zen 4, но мы знаем, что AMD также удвоила кэш L2 на ядро ​​​​до 1 МБ для Zen 4, предоставив ядрам ЦП большую часть памяти для рабочих нагрузок. AMD говорит, что ей пришлось сбалансировать дизайн, чтобы найти правильный объем кэш-памяти L2, так как использование слишком большого количества увеличивает задержку и занимает площадь кристалла.

С чипами Intel мы видели, что большие кэши L2 в первую очередь приносят пользу рабочим нагрузкам центра обработки данных. Большие кэши L2 обычно сокращают количество обращений к кэшу L3 (теоретически в данном случае примерно на 40 %), что снижает конкуренцию на фабрике, тем самым обеспечивая лучшую масштабируемость и производительность при рабочих нагрузках на все ядра — в отличие от значительного ускорения однопоточной работы. Значит есть шанс Дзен 4′серверных чипов, чем для большинства приложений для настольных ПК. Но это не означает, что AMD не будет извлекать выгоду из других видов работы, таких как игры и приложения для настольных ПК — любое увеличение количества попаданий помогает улучшить IPC.

Узнать больше

Расширение приведенного выше твита показывает некоторые оценки чип-детектива @Locuza_ относительно размера кристалла для нового 6-нм кристалла ввода-вывода (IOD), который, по прогнозам, составляет 125,66 мм ^ 2, или примерно такой же размер, как 124,94 мм ^ 2 12-нм IOD, присутствующий на чипы Ryzen 5000.

Кроме того, размер вычислительного кристалла Zen 4 (CCD), по-видимому, составляет 72,23 мм ^ 2, что несколько меньше, чем 83,74 мм ^ 2 кристалла процессора Ryzen 5000. Учитывая, что мы рассматриваем гораздо более плотный техпроцесс N5 для Ryzen 7000 по сравнению с 7-нм техпроцессом для Ryzen 5000, меньший кристалл по-прежнему будет иметь больше транзисторов. Это прогнозируется на уровне ~ 5,57 Б транзисторов для ПЗС Zen 4 по сравнению с 4,15 Б транзисторов для ПЗС Zen 3 (увеличение на 34% для Zen 4).

Кодовые названия AMD Zen Core и CCD
Кодовые имена AMD (все не подтверждены) Основной CCD (основной вычислительный кристалл)
Дзен 2 Валгалла Аспен Хайлендс
Дзен 3 Церебрус Брекенридж
Дзен 4 Персефона Дуранго
Дзен 5 Нирвана Эльдора

ПРОЦЕССОРЫ AMD ZEN 4 RYZEN 7000 И СОКЕТ AM5

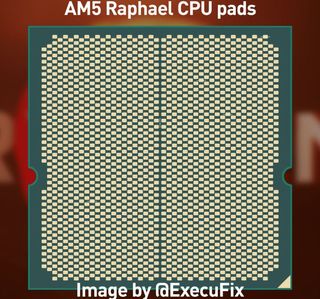

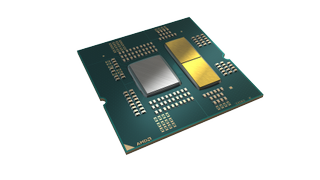

Верхняя часть корпуса Ryzen 7000 выглядит занятой полным набором конденсаторов, разбросанных по всей печатной плате. Это устраняет необходимость в конденсаторах, направленных в сокет, как в больших массивах конденсаторов, которые мы видим среди контактных площадок LGA на процессорах Intel. Таким образом, нижняя часть чипа остается свободной, чтобы вместить только массив контактных площадок LGA. (Изображение планшета Ryzen 7000 от @ExecuFix — не официальное от AMD.)

Расположение конденсаторов Ryzen требует великолепного теплоотвода — компания не могла поместить конденсаторы под IHS из-за проблем с нагревом — но это также, вероятно, исключает любую возможность того, что AMD добавит к чипу третий кристалл. AMD заявила, что чипы Zen 4 при запуске будут иметь 16 ядер и 32 потока, как и серия Ryzen 5000 предыдущего поколения. AMD сообщила нам, что AM5 будет таким же долговечным сокетом, как и AM4, поэтому, возможно, в будущем мы увидим большее количество ядер в этом сокете с новыми поколениями Ryzen.

Поставщик материнских плат поделился видео о том, как процессор Ryzen 7000 вставляется в новый сокет AM5, но затем удалил это видео. К счастью, мы сделали несколько скриншотов до того, как видео удалили. Этот новый сокет знаменует собой большой шаг вперед для AMD — компания переходит от своих долгоживущих сокетов Pin Grid Array (PGA) AM4 к компоновке Land Grid Array (LGA) AM5. Несмотря на совершенно другой интерфейс сокета LGA1718 (1718 контактов), сокет AM5 по-прежнему будет поддерживать кулеры AM4. Размер сокета AM5 составляет 40×40 мм, а чипы Ryzen 7000 имеют ту же длину, ширину, высоту по оси Z, размер упаковки и схему защиты сокета, что и модели предыдущего поколения, что обеспечивает обратную поддержку кулеров AM4.

Интересно, что чипы Ryzen 7000 IHS были изготовлены и распространены на Тайване, в то время как чипы Ryzen 5000 распространялись на Тайване, но производились в США.

Райзен 7000 IHS

Также появилось изображение нижней стороны встроенного распределителя тепла (IHS) Ryzen 7000, которым поделился в группе Facebook неизвестный постер. На самом деле мы довольно много узнали о чипе из изображения, например, что AMD продолжит использовать материал термоинтерфейса припоя (TIM) со своими процессорами Zen 4 Ryzen 7000. IHS также кажется довольно толстым, что помогает рассеивать тепло, тем самым снижая требования к охлаждению.

Мы также можем видеть клей в каждой из точек крепления на восьми «плечах», что является отходом от универсального подхода AMD к чипам Ryzen 5000. Два вычислительных кристалла располагаются на одном краю теплоотвода. Как видите, внутри упаковки нет места для третьего кристалла, если только AMD существенно не изменит расположение кристаллов. Наконец, мы можем ясно видеть вырезы, которые освобождают место для устройств поверхностного монтажа (SMD) в верхней части печатной платы (в основном это конденсаторы). Эти SMD, обращенные вверх, безусловно, добавят довольно много риска для удаления лида, но в любом случае это будет иметь ограниченную привлекательность, учитывая, что AMD использует TIM для пайки. Конструкция создает риск выдавливания избытка термопасты на конденсаторы, но это не будет проблемой с непроводящими термопастами.

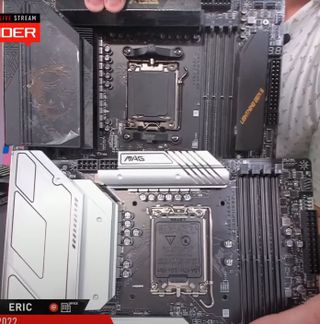

Выше вы можете увидеть сокет AM5 в сравнении с сокетом Intel LGA 1700, а также заднюю панель AM5 и открытый сокет, все любезно предоставлено прямой трансляцией MSI. AM5 будет использовать монтажное оборудование как Lotes, так и Foxconn. У нас также есть подробные схемы AM5 в альбоме выше, любезно предоставленные Igor’s Lab

Сокет AMD AM4 использовался в течение пяти лет для пяти поколений ЦП, четырех архитектур, четырех технологических узлов, более 125 процессоров и более 500 моделей материнских плат, поэтому пришло время для нового сокета AM5, что также означает обновленную серию материнских плат.

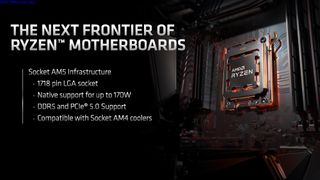

Процессоры Raphael подключатся к новому сокету AM5, который поддерживает интерфейсы PCIe 5.0 и DDR5, что соответствует Alder Lake по возможностям подключения. Материнские платы Socket AM5 предоставят пользователю до 24 линий PCIe 5.0, большинство линий PCIe 5.0 напрямую от сокета в отрасли, и будут использовать дополнительные четыре линии PCIe 5.0 для подключения к чипсету (менее дорогие материнские платы могут использовать PCIe 5.0 к чипсету). Все новые чипсеты серии 600 не имеют вентиляторов.

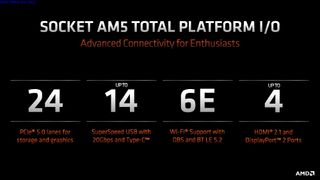

Чипсет также поддерживает до 14 портов SuperSpeed ​​USB до 20 Гбит/с и Type-C, а также поддержку Wi-Fi 6E с DBS и BlueTooth LE 5.2. AMD не уточнила, но поддержка Wi-Fi 6E осуществляется в виде дискретного чипа по инициативе компании с MediaTek.(например, некоторые платы MSI используют RZ616). Чипы Ryzen 7000 также оснащены инфраструктурой питания SVI3, которая поддерживает большее количество фаз питания от материнской платы и обеспечивает более быструю реакцию напряжения.

Набор микросхем X670E Extreme будет поддерживать PCIe 5.0 для двух графических слотов и одного порта M.2 NVMe SSD. Этот набор микросхем предназначен для материнских плат, стремящихся к экстремальному разгону, и выходит на новый уровень по сравнению со стандартной линейкой AMD.

Чипсет X670 используется в «стандартных» материнских платах высокого класса и будет поставляться в нескольких вариантах с различной поддержкой PCIe. Порт M.2 будет поддерживать интерфейс PCIe 5.0, но первый графический слот может поддерживать либо пик PCIe 4.0, либо PCIe 5.0, что зависит от материнской платы. Это предлагает более дешевый подуровень материнских плат PCIe 4.0 X670.

Чипсет B650 будет поддерживать PCIe 5.0 для одного порта NVMe, но только PCIe 4.0 для графического слота. Этот чипсет также поддерживает разгон, но, как обычно, вы не найдете такого надежного источника питания, как на более дорогих платах.

Материнские платы Socket AM5 поддерживают до четырех выходов дисплея через выходы HDMI 2.1 Fixed Rate Link (FRL) и Displayport 1.4 High Bit Rate 3 (HBR3) на базе графического ядра RDNA 2 на 6-нм матрице ввода-вывода в процессорах Ryzen 7000.

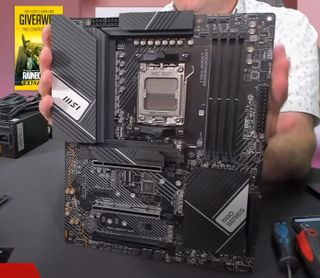

Мы уже видели пять будущих флагманских материнских плат X670E от MSI, ASRock, ASUS, Gigabyte и Biostar.

AMD еще не прояснила свою совместимость с двумя чипсетами, но недавно просочившиеся изображения материнских плат MSI X670E и материнских плат ASUS Prime X670-P Wi-Fi подтвердили многие детали, которые мы обнаружили ранее. Согласно нашим источникам, основная платформа AMD B650 будет поставляться с одним чипсетом, который подключается к ЦП Ryzen 7000 через соединение PCIe 4.0 x4. Однако в документах, которые мы видели, говорится, что соединение PCIe 5.0 доступно на некоторых процессорах AM5.

Между тем, платформа X670 для энтузиастов использует два таких чипа ASMedia (наши источники подтверждают, что чипы идентичны, а не расположены по типу северного/южного моста), что фактически удваивает возможности подключения. Кроме того, эти наборы микросхем соединены вместе последовательно. Это контрастирует с подходом AMD к текущим материнским платам серии 500, в которых используются разные чипы для материнских плат серий X и B. Очевидно, что новый подход обеспечит преимущества в плане стоимости и гибкости конструкции.

Еще один отчет о наборе микросхем серии 600 (под кодовым названием Promontory 21 — PROM21) подтвердил наши выводы и дал больше информации об энергосберегающих функциях конструкции набора микросхем серии 600. Размер чипсета оценивается в 40мм^2 (19х19мм). Если вы расширите твит выше, вы увидите еще одну интересную оговорку нового подхода AMD к набору микросхем на основе чипсетов — производители материнских плат могут размещать наборы микросхем в различной ориентации.

Наконец, AMD подтвердила, что сокет AM5 будет поддерживать только память DDR5. Компания заявляет, что DDR5 обеспечивает дополнительную производительность, чтобы оправдать стоимость, но нам придется внимательно следить за ценами. Как мы сообщали, DDR5 по-прежнему дороже, чем DDR4, в основном потому, что DDR5 знаменует собой первое поколение основной памяти со встроенными ИС управления питанием (PMIC) и VRM. К сожалению, из-за пандемии их постоянно не хватало, но, к счастью, цены на DDR5 снизились по мере улучшения предложения PMIC и VRM. К сожалению, DDR5 все еще дороже, чем сопоставимые комплекты DDR4.

Однако более сложная схема питания и конструкция DDR5 означают, что эти модули по-прежнему будут превосходить DDR4. DDR5 также имеет встроенные механизмы ECC для данных в состоянии покоя, что требует дополнительных кристаллов для обеспечения той же емкости памяти, что и DDR4. Это означает, что DDR5 останется дороже, чем DDR4, независимо от предложения.

AMD ZEN 4 RYZEN 7000 ЦЕНЫ

AMD еще не поделилась спецификациями стека продуктов Ryzen 7000, поэтому, естественно, мы не знаем, как изменится цена. Однако стоит отметить, что 5-нм процесс TSMC, по слухам, намного дороже, чем 7-нм процесс на этом этапе производства. Также ожидается, что 6-нм кристалл ввода-вывода увеличит стоимость по сравнению с 12-нм кристаллом ввода-вывода, который AMD использовала в серии Ryzen 5000.

Однако цена приобретаемого вами чипа не всегда имеет значение: платформы X670 и B650 AM5 поддерживают только память DDR5, что влияет на цену платформ, построенных на основе будущих процессоров AMD Zen 4. Хотя разница в цене со временем станет меньше, DDR5 останется дороже, чем DDR4, независимо от предложения. Это означает, что Intel Raptor Lake, скорее всего, будет иметь преимущество в цене платформы с доступными платформами DDR4, которые могут окупиться в среднем и низком сегменте стека продуктов. У AMD есть счетчик с менее дорогими материнскими платами X670 только с PCIe 4.0, но нам нужно посмотреть, как это сработает, когда эти платы появятся на рынке.

Все эти факторы означают, что вам, возможно, придется потратить дополнительные деньги по сравнению с конкурирующими платформами Intel Raptor Lake, по крайней мере, с первыми чипами Zen 4 «Raphael» Ryzen 7000 для Socket AM5. В результате, как и в случае с дорогим дебютом AMD для процессоров Ryzen 5000 (AMD наконец-то выпустила более дешевые чипы Zen 3 полтора года спустя ), вы можете ожидать, что за первый AMD Ryzen 7000 придется заплатить больше. платформы, когда они появятся в конце этого года.

Однако остается открытым вопрос: перенесет ли AMD дизайн Zen 4 на старые материнские платы AM4? Мы не видели никаких конкретных указаний на то, что это произойдет в ближайшем будущем, и это, безусловно, не имело бы смысла до тех пор, пока не будет выпущена вся гамма чипов AM5 Ryzen 7000 — с точки зрения бизнеса было бы плохим решением подорвать ваши продукты премиум-класса еще до их запуска. Будут ли модели AM4 Zen 4 Ryzen 7000 позже? Время покажет.

Нам не придется долго ждать, чтобы увидеть, как складываются цены — 5-нм чипы Zen 4 Raphael Ryzen 7000 и сопутствующие чипсеты серии 600 должны появиться на рынке осенью 2022 года. Мы обязательно узнаем гораздо больше, когда получим ближе к запуску, поэтому следите за обновлениями, которые мы будем регулярно добавлять в эту статью.
