Обзор блока питания Corsair CX550F RGB

by Valiant

Corsair CX550F предлагает хорошую производительность и высокую эффективность. Вишенкой на торте для некоторых из вас будет вариант белого цвета и RGB-подсветка.

Плюсы

  • Полная мощность при 47 градусах Цельси
  • Хорошая переходная характеристика при 12
  • Эффективны
  • Современная платформ
  • Нарезной подшипник вентилятора
  • Низкий ток утечк
  • Низкий уровень кондуктивных электромагнитных помех
  • Совместимость с альтернативными режимами низкого энергопотреблени
  • Полностью модульны
  • Настраиваемая RGB-подсветка
  • Поставляется в двух цветах+
  • 5-летняя гарантия

Минусы

  • Не так доступно
  • Регулировка свободной нагрузки
  • Время удержания менее 17 мс
  • Не любит колпачки Teapo SC, которые он использует
  • Короткое расстояние между периферийными разъемами

CX550F — один из лучших блоков питания среднего уровня с RGB-подсветкой. Corsair объединилась с HEC для своей линейки CX-F и использовала современную платформу, включая качественный вентилятор с усовершенствованной RGB-подсветкой, что означает увеличение производственных затрат; следовательно, CX550F стоит дороже, чем в среднем по категории. Тем не менее, помимо привлекательных характеристик, устройство также предлагает хорошую производительность и не шумит в нормальных условиях эксплуатации.

Если вам не очень важна RGB-подсветка, которая является основной причиной того, чтобы потратить больше и купить CX550F, вы также можете присмотреться к Corsair CX550M и XPG Pylon 550. Оба используют менее продвинутые платформы, чем CX550F, но все же обеспечивают более высокую общую производительность. Если бы у нас была категория RGB в нашей статье о лучших блоках питания для устройств среднего уровня, CX550F можно было бы включить.

Corsair CX550F — это модель с наименьшей емкостью в соответствующей линейке, состоящей из трех членов. Все они оснащены RGB-подсветкой и основаны на современной платформе HEC. Более того, они бывают двух цветов, черного и белого, и все их кабели модульные. CX550F имеет бронзовый рейтинг по стандарту 80 PLUS и золотой рейтинг Cybenetics. Он также имеет рейтинг шума Cybenetics-Standard++ (средний уровень шума 30–35 дБ[А]). Обычно это устройство стоит 90 долларов, поэтому оно не совсем доступное. Однако во время обзора Corsair предложила его по более низкой цене в 65 долларов.

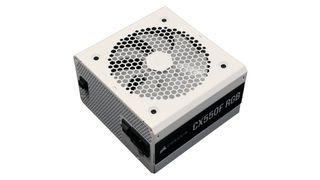

Corsair прислал нам белый блок, который отлично смотрится с модульными кабелями того же цвета и эффектами RGB-подсветки вентилятора. Освещением RGB можно управлять с помощью дополнительного контроллера освещения Corsair iCUE RGB или совместимой материнской платы с помощью входящего в комплект адаптера ARGB 5 В. Если вы не хотите покупать контроллер Corsair, а ваша материнская плата не поддерживает управление/синхронизацию RGB, вы можете настроить подсветку блока питания с помощью кнопки на передней панели.

Чтобы переключаться между режимами освещения, вы должны нажать и удерживать кнопку, упомянутую выше, около трех секунд. Если текущий режим не радужный, вы коротко нажимаете кнопку, чтобы переключаться между цветами. Также следует помнить, что кнопка не будет работать, если блок питания находится в режиме программного управления, подключен к контроллеру Corsair или материнской плате.

Доступны следующие режимы освещения: волна радуги, радуга, дыхание радуги, мигание радуги, последовательное свечение, одиночное мигание и импульс. У вас также есть возможность отключить подсветку вентилятора.

Технические характеристики: Corsair CX550F RGB

Производитель (ОЕМ) ГЭК
Максимум. Выход постоянного тока 550 Вт
Эффективность 80 PLUS Bronze, Cybenetics Gold (87-89%)
Шум Кибенетика-Стандарт++ (30-35 дБ[А])
Модульный ✓ (Полностью)
Поддержка состояния питания Intel C6/C7
Рабочая температура (непрерывная полная нагрузка) 0 — 40°С
Защита от перенапряжения
Защита от пониженного напряжения
Защита от перенапряжения
Защита от перегрузки по току (+12 В)
Защита от перегрева
Защита от короткого замыкания
Защита от перегрузки
Защита от пускового тока
Защита от отказа вентилятора
Работа без нагрузки
Охлаждение 120-мм вентилятор с нарезным подшипником (NR120L)
Полупассивная работа
Размеры (Ш х В х Г) 150 х 85 х 140 мм
Масса 1,34 кг (2,95 фунта)
Фактор формы ATX12V v2.4, EPS 2.92
Гарантия 5 лет

Характеристики питания: Corsair CX550F RGB

Железная дорога 3,3 В 12В 5ВСБ -12В
Максимум. Сила Ампер 20 20 45,8 3 0,3
Вт 120 549,6 15 3,6
Всего Макс. Мощность (Вт) 550

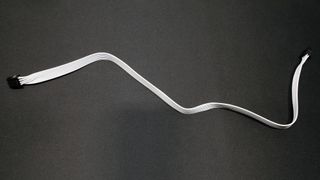

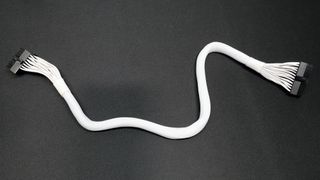

Кабели и разъемы Corsair CX550F RGB

Модульные кабели Количество кабелей Количество разъемов (всего) Измерять В кабельных конденсаторах
Разъем ATX 20+4 контакта (610 мм) 1 1 18-20AWG Нет
4+4 контакта EPS12V (650мм) 1 1 18AWG Нет
6+2-контактный разъем PCIe (600 мм + 150 мм) 1 2 16-18AWG Нет
SATA (450мм+115мм+115мм+115мм) 1 4 18AWG Нет
САТА (500мм+100мм+100мм) 1 3 18AWG Нет
4-контактный Molex (450мм+100мм+100мм+100мм) 1 4 18AWG Нет
Кабель iCUE RGB (500 мм) 1 1 28AWG Нет
Кабель ARGB для материнской платы (300мм) 1 1 28AWG Нет
Шнур питания переменного тока (1380 мм) — разъем C13 1 1 18AWG

Низкая емкость блока питания не позволяет использовать более одного разъема EPS и двух разъемов PCIe, последний из которых установлен на одном кабеле. Тем не менее, количество периферийных разъемов достаточно.

Все кабели достаточно длинные, но, как обычно, хотелось бы большего расстояния между периферийными разъемами. Тем не менее, отсутствие колпачков в кабеле является хорошей новостью для большинства пользователей. Также приятно видеть более толстые датчики 16AWG до первого разъема PCIe для более низкого падения напряжения, поскольку одни и те же датчики должны работать с парой этих разъемов.

Компонентный анализ Corsair CX550F RGB

Мы настоятельно рекомендуем вам ознакомиться с нашей статьей о блоках питания 101, в которой содержится ценная информация о блоках питания и их работе, что позволит вам лучше понять компоненты, которые мы собираемся обсудить.

General Data
Производитель (ОЕМ) ГЭК
Тип печатной платы Односторонний
Primary Side
Переходный фильтр 4x Y колпачка, 2x X колпачка, 1x дроссель CM, 1x дроссель DM, 1x MOV, 1x разрядная микросхема ( CAP200DG )
Защита от бросков напряжения Термистор NTC SCK-037
Мостовой выпрямитель(и)
1x GBU10K (800 В, 10 А при 100°C)
МОП-транзисторы APFC
2x Infineon IPA60R280P7S (650 В, 8 А при 100 ° C, 0,28 Ом)
Повышающий диод APFC
1x Cree C3D04060A (600 В, 4 А при 160°C)
Защитный колпачок(и)
1x Hitachi (400 В, 330 мкФ, 2000 ч при 105°C, HU )
Главные переключатели
2x Champion GPT18N50DG (500 В, 18 А, 0,27 Ом)
 Контроллер APFC Чемпион CM6500UNX и Чемпион CM03X
Драйвер микросхемы
МПС MP6924A
Резонансный контроллер МПС HR1001C
Топология
Первичная сторона: преобразователь APFC, Half-Bridge и LLC
. Вторичная сторона: синхронное выпрямление и преобразователи постоянного тока.
Secondary Side
МОП-транзисторы +12 В 4x Nexperia PSMN8R3-40YS (40 В, 50 А при 100°C, 16 мОм при 175°C)
5 В и 3,3 В Преобразователи постоянного тока: 8x Potens Semiconductor PDD3906 (30 В, 51 А при 100°C, 6 мОм)
ШИМ-контроллеры: ANPEC APW7073
Фильтрующие конденсаторы Электролитические: 12x Teapo (1-3000 ч при 105°C, SC ), 2x Nippon Chemi-Con (1-5000 ч при 105°C, KZE ) Полимер: 16x Teapo
Супервайзер IC Weltrend WT7527 (OCP, OVP, UVP, SCP, PG)
Модель вентилятора Corsair NR120L (120 мм, 12 В, 0,22 А, RGB, вентилятор на винтовом подшипнике)
5VSB Circuit
Выпрямитель
1x PS1060L SBR (60 В, 10 А)
Резервный ШИМ-контроллер Интеграция с питанием TNY290PG
-12V
Выпрямитель
1x KEC KIA7912PI (-12В, 1А)

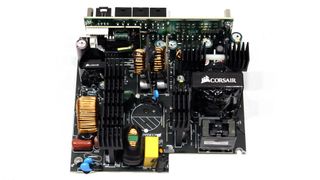

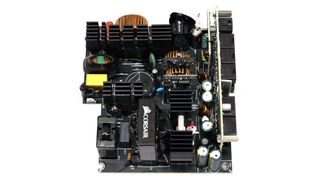

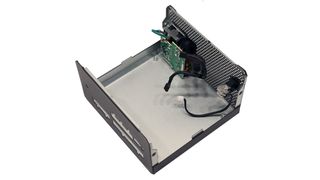

Corsair помогла HEC создать эту платформу, которая была усовершенствована для простого блока Bronze по схеме 80 PLUS. CX550F удалось немного превысить самый низкий порог эффективности Gold по шкале Cybenetics, получив соответствующий сертификат эффективности. Вместо типичной топологии с двойным входом, которую мы обычно встречаем в этой категории, HEC использовала полумостовую топологию и резонансный преобразователь LLC для повышения эффективности. Более того, мы видим синхронную схему и пару DC-DC преобразователей для второстепенных шин на вторичной стороне.

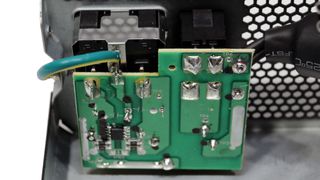

Этап фильтрации электромагнитных помех включает в себя все необходимые детали, поэтому мы ожидаем низкий уровень электромагнитных помех. Также имеется разрядная ИС для ограничения потерь энергии на продувочных резисторах. Кроме того, есть MOV для защиты от скачков напряжения и термистор NTC для более низких пусковых токов. Последнее не поддерживается обходным реле, что является обломом.

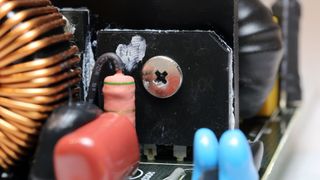

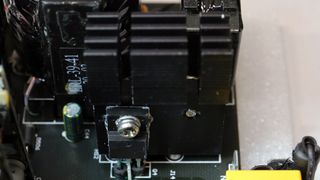

Один мостовой выпрямитель может выдерживать до 10 ампер.

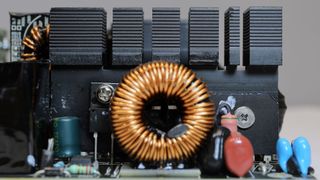

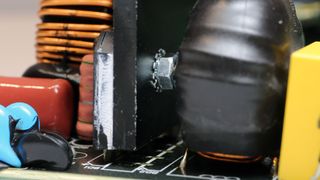

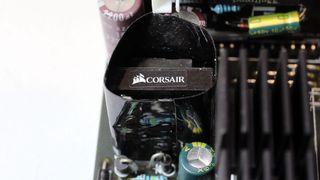

Преобразователь APFC использует два полевых транзистора Infineon и один повышающий диод производства CREE. Основная крышка принадлежит Hitachi, которая продала свой бизнес по производству конденсаторов китайскому бренду.

Контроллер APFC представляет собой микросхему Champion CM6500. Другая микросхема Champion, CM03X, используется для ограничения мощности вампира путем отключения преобразователя APFC в режиме ожидания.

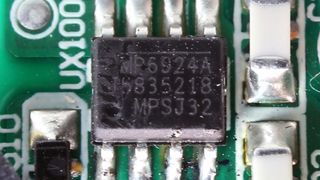

Основные полевые транзисторы имеют полумостовую топологию, а резонансный преобразователь LLC повышает эффективность. Управляется MPS HR1001C.(откроется в новой вкладке) IC.

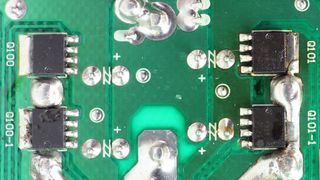

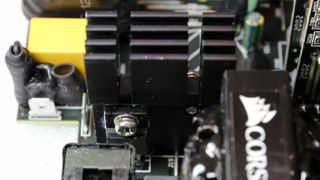

Полевые транзисторы, которые регулируют шину +12 В, находятся на стороне пайки основной печатной платы. Всего используется четыре полевых транзистора Nexperia. Второстепенные шины генерируются восемью полевыми транзисторами и используют ШИМ-контроллер Anpec.

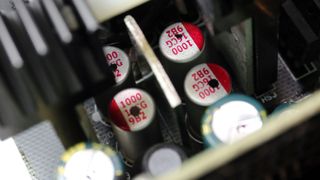

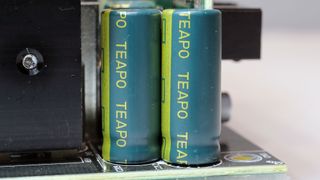

Электролитические фильтрующие колпачки на вторичной стороне в основном поставляются Teapo и относятся к линейке SC. Большое количество полимерных колпачков также используется для фильтрации пульсаций.

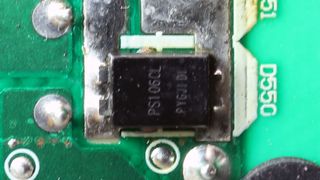

Схема 5VSB использует один SBR на вторичной стороне. ШИМ-контроллер представляет собой микросхему Power Integrations TNY290PG.

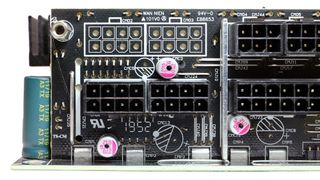

На модульной плате установлено несколько полимерных крышек.

Корсар CX550F

Микросхема супервизора представляет собой Weltrend WT7527, поддерживающую все основные функции защиты, кроме OTP (защита от перегрева).

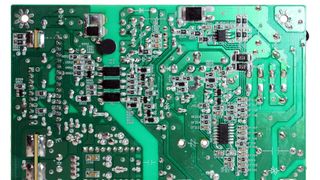

Качество пайки хорошее

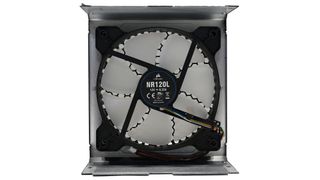

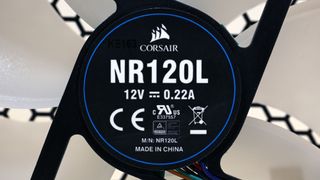

Вентилятор охлаждения использует винтовой подшипник, поэтому прослужит долго. Его RGB-подсветка также хорошего качества.

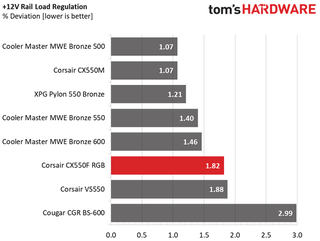

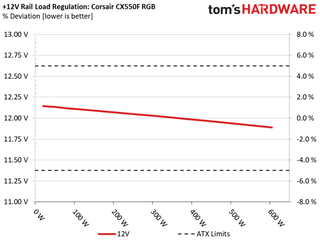

Первичные рельсы и регулирование нагрузки 5VSB

На следующих диаграммах показаны значения напряжения основных шин, зарегистрированные в диапазоне от 40 Вт до максимальной указанной нагрузки блока питания, а также отклонения (в процентах). Жесткая регулировка является важным соображением каждый раз, когда мы рассматриваем блок питания, поскольку она обеспечивает постоянный уровень напряжения, несмотря на переменные нагрузки. Кроме того, жесткая регулировка нагрузки повышает стабильность системы, особенно в условиях разгона. В то же время он меньше нагружает преобразователи постоянного тока, которые используются многими компонентами системы.

Регулировка нагрузки ослаблена на всех рельсах.

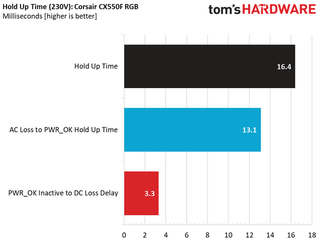

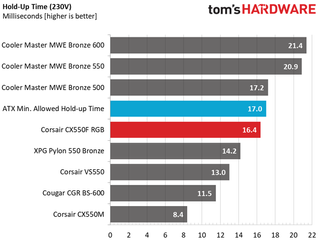

Время удержания

Проще говоря; Время удержания — это количество времени, в течение которого система может продолжать работать без выключения или перезагрузки во время отключения питания.

Время удержания чуть меньше 17 мс, а сигнал Power ok не достигает 16 мс.

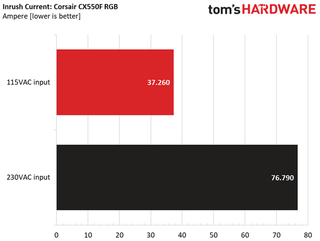

Пусковой ток

Пусковой ток или скачок напряжения при включении относится к максимальному мгновенному входному току, потребляемому электрическим устройством при первом включении. Достаточно большой пусковой ток может вызвать срабатывание автоматических выключателей и предохранителей. Он также может повредить переключатели, реле и мостовые выпрямители. В результате, чем ниже пусковой ток блока питания при включении, тем лучше.

Пусковой ток находится на нормальном уровне при 115 В и на высоком уровне при 230 В.

Ток утечки

С точки зрения непрофессионала, ток утечки — это нежелательная передача энергии из одной цепи в другую. В источниках питания это ток, протекающий от первичной обмотки к земле или шасси, которое в большинстве случаев соединено с землей. Мы используем тестер электробезопасности GW Instek GPT-9904 для измерения тока утечки.

Испытание на ток утечки проводится при 110 % номинального входного напряжения ИУ (поэтому для устройства на 230–240 В мы должны проводить испытание при входном напряжении 253–264 В). Максимально допустимый предел тока утечки составляет 3,5 мА. Постановление IEC-60950-1 определяет его как обеспечение того, чтобы ток был низким и не причинял вреда никому, кто соприкасается с корпусом источника питания.

Корсар CX550F

Ток утечки очень низкий.

10-110% нагрузочные тесты

Эти тесты показывают уровень регулирования нагрузки и эффективности блока питания при высоких температурах окружающей среды. Они также показывают, как профиль скорости вращения вентилятора ведет себя при повышенных рабочих температурах.

Тест # 12В 3,3 В 5ВСБ DC/AC (Ватт) Эффективность Скорость вентилятора (об/мин) Шум блока питания (дБ[A]) Темп (вход/выход) PF/AC Вольт
1 2,749А 1,979 А 1,983 А 0,997 А 54,954 83,695% 612 10,7 40,39°С 0,976
12,132 В 5,053 В 3,329 В 5,016 В 65.660 45,53°С 115,15 В
2 6,535 А 2,978А 2,981А 1,199 А 110.012 88,042% 632 11,9 40,59°С 0,976
12,106 В 5,038 В 3,320 В 5,003 В 124.954 46,49°С 115,15 В
3 10,670А 3,482А 3.488А 1.403А 165.003 89,304% 674 16,0 41,53°С 0,979
12,085 В 5,027 В 3,312 В 4,990 В 184.765 47,88°С 115,15 В
4 14.821А 3.988А 3,993 А 1,607 А 220.001 89,561% 733 17,0 41,68°С 0,985
12,064 В 5,016 В 3,305 В 4,978 В 245,644 48,64°С 115,15 В
5 18.643А 5.001А 5.008А 1,813 А 274,989 89,270% 810 22,2 42,25°С 0,989
12,041 В 5.000В 3,296 В 4,963 В 308.043 50,44°С 115,15 В
6 22,480А 6.021А 6.026А 2.000А 329,879 88,670% 921 25,7 43,06°С 0,989
12,018 В 4,984 В 3,287 В 4,949 В 372.030 52,24°С 115,15 В
7 26.346А 7.048А 7.051А 2,229 А 385.052 87,836% 1045 30,8 43,55°С 0,989
11,992 В 4,967 В 3,277 В 4,934 В 438.378 53,65°С 115,15 В
8 30.211А 8.003А 8.081А 2,439А 439.550 86,802% 1217 36,2 43,72°С 0,990
11,967 В 4,950 В 3,267 В 4,920 В 506.382 54,85°С 115,14 В
9 34.497А 8.608А 8.589А 2,443А 494.460 85,775% 1413 39,5 44,58°С 0,991
11,942 В 4,937 В 3,260 В 4,912 В 576.461 56,34°С 115,14 В
10 38.603А 9.137А 9.133А 3,069 А 549,683 84,415% 1667 43,9 45,88°С 0,992
11,916 В 4,925 В 3,251 В 4,887 В 651.170 58,08°С 115,15 В
11 43.332А 9.150А 9.150А 3,073 А 604.871 83,177% 1896 г. 46,8 46,62°С 0,993
11,889 В 4,919 В 3,245 В 4,880 В 727,213 59,28°С 115,14 В
КЛ1 0,100 А 14.001А 13.999А 0,000А 116.082 83,017% 1027 29,9 42,34°С 0,973
12,114 В 4,923 В 3,282 В 4,999 В 139.829 50,02°С 115,17 В
КЛ2 45.830А 1.000А 1.001А 1.000А 558.730 84,924% 1680 44,6 45,15°С 0,992
11,902 В 5,011 В 3,281 В 4,965 В 657,918 58,61°С 115,14 В

Нет проблем при высоких температурах и условиях полной нагрузки. Вам не следует применять такие суровые условия в течение длительного времени, если вы хотите, чтобы блок питания работал долго.

Нагрузочные тесты 20-80 Вт

В следующих тестах мы измеряем эффективность блока питания при нагрузках, значительно меньших, чем 10% от его максимальной мощности (самая низкая нагрузка, измеряемая стандартом 80 PLUS). Это важно для представления, когда ПК находится в режиме ожидания с включенными функциями энергосбережения.

Тест # 12В 3,3 В 5ВСБ DC/AC (Ватт) Эффективность Скорость вентилятора (об/мин) Шум блока питания (дБ[A]) PF/AC Вольт
1 1,221А 0,494 А 0,494 А 0,198 А 19.982 72,501% 546 6,5 0,927
12,146 В 5,071 В 3,337 В 5,044 В 27,561 115,15 В
2 2,445 А 0,987 А 0,990 А 0,397 А 39,972 81,829% 567 8,0 0,968
12,137 В 5,064 В 3,334 В 5,036 В 48.848 115,15 В
3 3,674 А 1,482 А 1,486А 0,597 А 60.003 85,157% 588 8,9 0,980
12,128 В 5,058 В 3,330 В 5,027 В 70.462 115,15 В
4 4.898А 1,980 А 1,986А 0,797 А 79,955 86,854% 610 10.4 0,981
12,117 В 5,051 В 3,326 В 5,019 В 92.057 115,15 В

Вентилятор вращается на низкой скорости при небольшой нагрузке, повышая эффективность за счет низкого энергопотребления.

Тест нагрузки 2% или 10 Вт

С июля 2020 года спецификация ATX требует эффективности 70% и выше при входном напряжении 115 В. Приложенная нагрузка составляет всего 10 Вт для блоков питания мощностью 500 Вт и ниже, в то время как для более мощных блоков мы набираем 2% от их максимальной номинальной мощности.

Тест # 12В 3,3 В 5ВСБ DC/AC (Ватт) Эффективность Скорость вентилятора (об/мин) Шум блока питания (дБ[A]) PF/AC Вольт
1 0,735 А 0,232 А 0,232 А 0,048А 11.120 61,692% 419 <6,0 0,866
12,144 В 5,072 В 3,337 В 5,048 В 18.025 115,15 В

Отметка 60% пройдена, но до отметки 70% далеко.

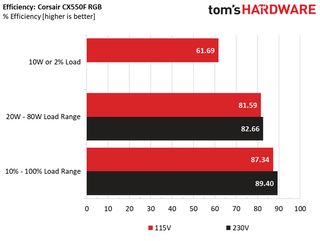

Эффективность и коэффициент мощности

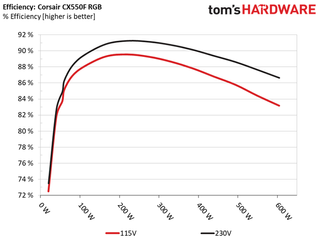

Далее мы построили график, показывающий КПД БП при малых нагрузках и нагрузках от 10 до 110% от его максимальной номинальной мощности. Чем выше эффективность блока питания, тем меньше энергии тратится впустую, что приводит к уменьшению углеродного следа и снижению счетов за электроэнергию. То же самое касается коэффициента мощности.

Эффективность при нормальных нагрузках высока и занимает первое место по сравнению с другими агрегатами с рейтингом Bronze (в схеме 80 PLUS). С другой стороны, при нагрузке 2% у CX550F дела обстоят не так хорошо.

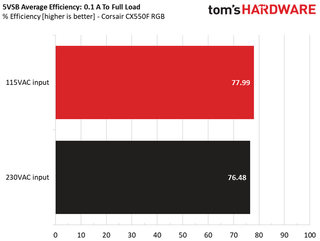

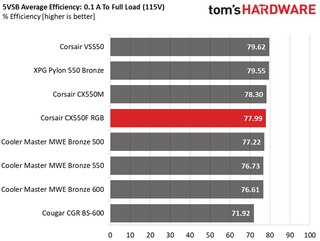

5VSB Эффективность

Тест # 5ВСБ DC/AC (Ватт) Эффективность PF/AC Вольт
1 0,100 А 0,504 74,118% 0,108
5,046 В 0,680 115,15 В
2 0,250 А 1.260 77,970% 0,212
5,042 В 1,616 115,15 В
3 0,550 А 2,768 79,267% 0,314
5,034 В 3.492 115,15 В
4 1.000А 5.022 79,917% 0,376
5,022 В 6.284 115,16 В
5 1.500А 7.514 79,530% 0,410
5,010 В 9.448 115,16 В
6 2,999 А 14.912 77,116% 0,456
4,972 В 19.337 115,16 В

Шина 5VSB имеет более высокий КПД, чем средний. Тем не менее, есть еще возможности для улучшения.

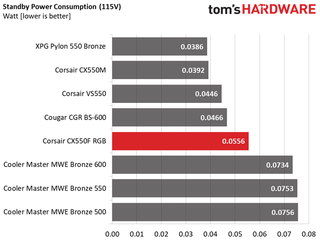

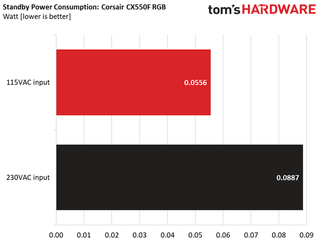

Энергопотребление в простое и режиме ожидания

Режим 12В 3,3 В 5ВСБ Вт PF/AC Вольт
Праздный 12,150 В 5,072 В 3,337 В 5,051 В 6.014 0,535
115,2 В
Стоять рядом с 0,055 0,009
115,2 В

Сила вампира низкая.

Скорость вращения вентилятора, разность температур и выходной шум

Все результаты получены при температуре окружающей среды от 37 до 47 градусов по Цельсию (от 98,6 до 116,6 градусов по Фаренгейту).

В суровых условиях профиль скорости вращения вентилятора не является агрессивным, поскольку скорость вращения вентилятора увеличивается линейно.

Следующие результаты были получены при температуре окружающей среды от 30 до 32 градусов Цельсия (от 86 до 89,6 градусов по Фаренгейту).

При нормальной рабочей температуре, близкой к 30 градусам Цельсия, БП работает бесшумно при нагрузке до 300 Вт. Отметка 30 дБА пройдена при нагрузке 350 Вт и выше, а блок питания входит в зону 35-40 дБА при мощности 400 Вт.
