Gigabyte B660I Aorus Pro DDR4 Обзор

Gigabyte B660I Aorus Pro DDR4 призвана стать предпочтительным решением ITX для тех, кто ищет компактную плату с чипсетом B660. Но по цене $ 245,99(откроется в новой вкладке)на момент написания этой статьи это самая дорогая материнская плата B660 Mini ITX. Это, пожалуй, самая красивая плата из всех, и она имеет встроенные RGB-подсветки, которых нет у конкурентов. Но помимо внешнего вида, Asus ROG Strix B660-I Gaming WIFI отвечает еще нескольким требованиям и стоит меньше.

В B660I Aorus Pro DDR4 реализована удивительно надежная система VRM с полевыми МОП-транзисторами на 90 А, а также четырьмя портами SATA, одним разъемом M.2, 2,5 GbE и встроенным Wi-Fi 6. В целом, это полноценная материнская плата Mini ITX, но дорогой, который подчеркивает эстетику, а не более существенные функции.

С точки зрения производительности, B660I Aorus Pro DDR4 в целом показал себя хорошо, но в некоторых тестах у него были проблемы. Он показал хорошие результаты в нашем тестировании Procyon Office, но тесты редактирования фотографий и видео были медленнее среднего, наряду с x264-частью Handbrake. Помимо этого, производительность была средней среди аналогов на базе DDR4, включая тесты на игры и пропускную способность памяти. В целом, вам будет сложно найти разницу в большинстве тестов, не взглянув на бенчмарки.

Ниже мы рассмотрим полный набор функций и производительность платы. Однако спойлеры: как вы могли догадаться, если дочитали до этого места, эта плата не заслуживает места среди наших лучших материнских плат. Но прежде чем мы углубимся во все подробности о B660I Aorus Pro DDR4, вот список его характеристик, полученный непосредственно от Aorus.

Технические характеристики: Gigabyte B660I Aorus Pro DDR4

Внутри коробки Gigabyte B660I Aorus Pro DDR4

Gigabyte включает в себя несколько аксессуаров вместе с платой. Вы получаете антенну Wi-Fi, удлинительный кабель RGB, кабели SATA и многое другое. В моем образце для обзора не было диска с драйверами/флешки USB. Если ваш приходит таким же образом, получите драйверы с веб-сайта. Ниже приведен полный список входящих в комплект аксессуаров.

• (2) кабеля SATA 6 Гбит/с
• (2) адаптеры для вентиляторов с 4 контактов на 4 контакта
• Удлинительный кабель RGB
• Wi-Fi антенны
• Винтовые пакеты M.2 SSD
• Руководство пользователя

Дизайн B660I Aorus Pro DDR4

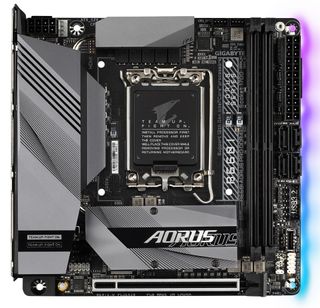

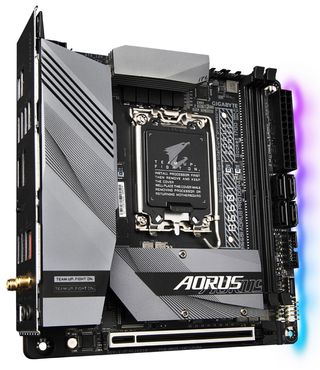

Вынув крошечную плату из коробки, мы поближе познакомимся с некоторыми элементами дизайна. B660I Aorus Pro имеет 10-слойную печатную плату черного цвета с матовым покрытием. VRM, чипсет и разъем M.2 охлаждаются тремя радиаторами, соединенными тепловой трубкой. Как и многие материнские платы Aorus Z690/B660, все радиаторы контрастного серого цвета, а также некоторые элементы дизайна и фирменный знак Aorus на части радиатора M.2. Под правым краем расположены несколько светодиодов RGB, излучающих яркое свечение. В целом, это красивая плата, единственная в своем классе с RGB-подсветкой.

На больших досках мы разделяем обсуждение функций на две части, но, поскольку здесь нет четкого верхнего и нижнего, мы рассмотрим функции, перемещающиеся по доске по часовой стрелке. Левый радиатор VRM такой же высоты, как задняя пластина ввода-вывода, которая покрывает большую часть левой стороны. Сверху находится необходимый 8-контактный EPS для питания процессора, а рядом с ним находится один (из трех) разъемов для вентиляторов.

Справа, за верхним блоком VRM, находятся еще два 4-контактных разъема для вентиляторов. Однако они меньше по размеру для экономии места и требуют прилагаемых 4-контактных переходников на 4-контактные, чтобы соответствовать стандартным разъемам вентилятора. Каждый разъем поддерживает вентиляторы с ШИМ и постоянным током мощностью до 2 А/24 Вт.

VRM, безусловно, самые надежные из тех, что мы видели на плате B660 ITX. Хотя Gigabyte не самый лучший по количеству фаз, Gigabyte использовала на этой плате 90A SPS MOSFET, как и Z690I Aorus Ultra Plus. Некоторые будут смотреть на это как на хорошую вещь, и в некотором смысле так оно и есть. Однако использование сверхмощных компонентов на платформе, которая не поддерживает разгон процессора, только повышает цену. Итак, слава Gigabyte, но это, вероятно, основная причина, по которой конкурирующие платы стоят дешевле. При этом питание поступает от 8-контактного разъема EPS на контроллер Renesas RAA229130 и на восемь 90-амперных полевых МОП-транзисторов Intersil ISL99390 SPS. Доступных 720 А достаточно для питания нашего Intel Core i9-12900K.

Мы видим два неармированных слота DRAM справа, с защелками с обеих сторон. Gigabyte заявляет о поддержке 64 ГБ на скоростях до DDR4 5333(OC). На плате без проблем работали оба комплекта (DDR4-3600, DDR4-4000). Только будьте осторожны, чтобы не соскользнуть с нижнего фиксирующего механизма. Я так и сделал, и разъемы на передней панели проткнули мне палец.

Вдоль правого края, спускаясь вниз, мы встречаемся с 24-контактным разъемом ATX для питания платы, а также с четырьмя портами SATA (поддерживающими RAID0/1/5/10 с совместным использованием). Ниже находятся два USB-разъема: Gen 2 (10 Гбит/с) Type-C и Gen 1 (5 Гбит/с) Type-A. К сожалению, на этой плате нет порта 20 Гбит/с, как у более дешевых конкурентов. Также в этой области находится 4-контактный разъем RGB для дополнительного освещения RGB. Ниже находится заголовок передней панели, а также разъем USB 2.0.

Вдоль нижнего края находится полноразмерный усиленный слот PCIe 4.0 x16. Слева находится аудиокодек (Realtek ALC897) и пара фирменных аудиоколпачков Chemicon. Аудио-раздел здесь устарел, но большинству он покажется адекватным. Также в этой области находится аудиоразъем передней панели (белый) вместе с 3-контактным разъемом ARGB.

В задней области ввода-вывода имеется предварительно установленная панель ввода-вывода, соответствующая теме Aorus (черно-серая). Черный фон уступает место брендингу Aorus и этикеткам портов темно-серого цвета. Хотя приятно, что они помечены, темно-серый цвет не так сильно контрастирует, как белый, поэтому надписи трудно читать, особенно в условиях низкой освещенности.

Всего имеется восемь портов USB: один USB 3.2 Gen 2 (10 Гбит/с) Type-C, один USB 3.2 Gen 2 (10 Гбит/с), четыре порта USB 3.2 Gen 1 (5 Гбит/с) и два порта USB 2.0 (480 Мбит/с). ) порты. Семи портов Type-A должно быть достаточно для большинства пользователей, особенно для тех, кто собирает компактный ПК. Видеовыходы для iGPU состоят из одного HDMI и одного DisplayPort. Здесь вы также найдете порт 2,5 GbE на базе Intel и антенные соединения Wi-Fi 6. Для доступа к функциям Q-Flash (прошивка BIOS без процессора) между видеовыходами и портами USB есть крошечная кнопка. Последним здесь находится аудиостек, состоящий из двух аналоговых разъемов и оптического порта SPDIF.

UEFI и тестовая конфигурация

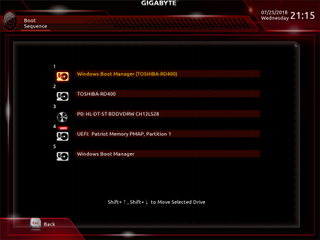

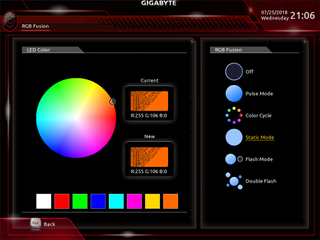

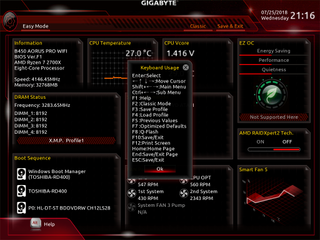

UEFI Gigabyte B450 Aorus Pro WIFI, по большей части, является копией того, что можно найти в других продуктах компании AM4. Итак, мы сосредоточимся на том, что отличается от кузенов X470 этой платы. Одна вещь, которую мы никогда не освещали, — это Easy Mode от Gigabyte. Простой режим — это приятный отход от стандартного классического режима, который заполняет экран блоками информации о состоянии системы, настройках частоты, последовательности загрузки и различных функциях, включенных материнской платой. К сожалению, EZ OC не включен по умолчанию на этом продукте, поэтому мы застряли, глядя на значок режима Eco, который действительно должен быть заменен на «сбалансированный».

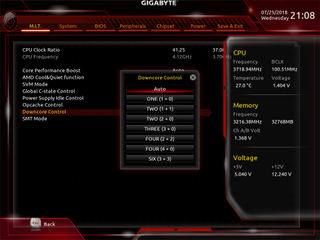

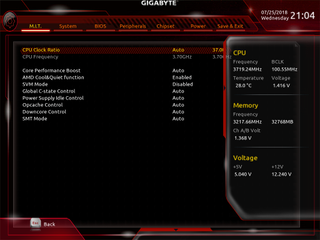

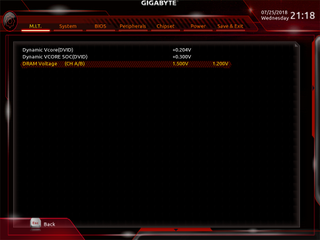

Возвращаясь к классическому меню, мы встречаемся с меню MIT по умолчанию, имеем доступ к тактовой частоте ЦП и можем использовать доступные профили XMP и изменять множитель системной памяти. Мы рассмотрим эти настройки более подробно позже в этой статье, но для этой платы и ее ограничений это меню — все, что вам действительно нужно для разгона до 4 ГГц и DDR4-3200 МГц (при условии, что у вас есть адекватное охлаждение и подходящий комплект памяти). Погружаясь в настройки ядра ЦП, мы видим параметры, аналогичные платам X470, такие как управление понижением ядра, режим SMT и Cool ‘n Quiet.

Хотя это и не показано, расширенное меню памяти открывает ручки JEDEC для DRAM, и пользователи могут точно настраивать тайминги памяти, пока их сердца не разорвутся. Для нашего тестирования мы просто перебираем профили XMP и набираем множитель памяти, но не будем слишком забегать вперед. Расширенные настройки напряжения будут рассмотрены позже. Но следует отметить, что эта опция полностью отличается от опций плат X470. Эта плата B450 не предназначена для более высокого уровня настройки, который обеспечивает X470.

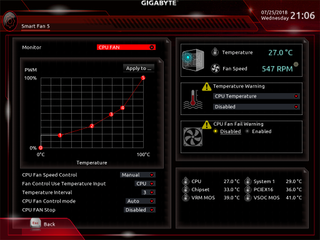

У нас был смешанный успех с программным обеспечением контроллера вентилятора от разных поставщиков, и схемы управления вентиляторами Smart Fan 5 от Gigabyte по умолчанию, на наш вкус, немного громкие. Наши вентиляторы Fractal Design могут работать очень тихо, но этот UEFI по умолчанию устанавливает максимальную скорость вентиляторов при более низких настройках температуры, поэтому предоставленная нами кривая вентилятора оказалась весьма эффективной в наших тестах. Ваш пробег и предпочтения могут различаться. Другой перенос из других AMD UEFI, интерфейс RGB Fusion платы эффективен для синхронизации южного моста, дорожек аудиоизоляции и кожуха задней панели. Мы предпочитаем импульсный режим.

Хотя мы часто замалчиваем вкладку «Периферийные устройства», важно знать, что Precision Boost Override и некоторые параметры терморегулирования Zen скрыты в меню общих параметров NBIO. В нашем тестировании мы наблюдали случаи, когда процессор дросселировался до множителя 5,5, поэтому варианты доступны, если вы хотите использовать этот параметр. Еще одна вкладка, которую мы в основном игнорируем, — это вкладка «Набор микросхем», но именно здесь находятся некоторые конфигурации APU, SATA и RAID.

Конфигурация тестовой системы

После нашего обзора Gigabyte X470 Aorus Gaming 7 мы обновили нашу конфигурацию памяти с помощью набора из четырех частей Corsair Dominator Platinum DDR4-3466, в частности, ограниченного выпуска High Contrast SKU компании. Хотя эстетика этого комплекта приятна, мы надеемся, что он поможет нам достичь более высоких скоростей памяти в нашем разделе разгона в последующих обзорах.

Для этого тестирования мы выбрали топовый процессор Ryzen 2700X, который охлаждается 240-мм кулером Corsair H110i AIO. С обновленным процессором пришло время обновить наш графический процессор с нашей надежной GTX 970 на респектабельную GTX 1080 Gaming 8G от MSI. Наш тестовый монитор — LG 27UD58 с разрешением 4k, который позволяет нам тестировать FHD, WQHD и UHD для всех наших игровых тестов. Мы по-прежнему используем накопитель Toshiba RD400 256 ГБ M.2 NVMe для хранения и различные жесткие диски для библиотек Steam и различного программного обеспечения.

У нас есть некоторые цели, которые нужно выяснить, сравнивая данные сегодня. Основное внимание мы уделяем тому, как B450 сравнивается с некоторыми из наших предыдущих образцов X470, которые мы рассмотрели. Далее показано, как «ценная» плата X470 сравнивается с «премиальной» платой B450. И наконец, насколько хорошо Gigabyte B450 Aorus Pro WIFI справляется с нашим набором тестов. Предстоит многое охватить, так что давайте начнем.

Эталонный люкс

Настройки эталона
Синтетические тесты и настройки
ПКМарк 8	Версия 2.7.613Дом, творчество, работа, хранилище, приложения (Adobe и Microsoft)
SiSoftware Сандра	Версия 2016.03.22.21 Арифметика процессора, мультимедиа, криптография, пропускная способность памяти
ДискСПД	4 КБ произвольное чтение, 4 КБ случайная запись 128 КБ последовательное чтение, 128 КБ последовательная запись
Cinebench R15	Сборка RC83328DEMOOpenGL Benchmark
CompuBench	Версия 1.5.8Распознавание лиц, оптический поток, поверхность океана, трассировка лучей
3D-тесты и настройки
3DMark 13	Версия 4.47.597.0Тестовый набор 1: Skydiver, 1920×1080, предустановка по умолчаниюТестовый набор 2: Firestrike, 1920×1080, предустановка по умолчаниюТестовый набор 3: Firestrike Extreme, 2560×1440, предустановка по умолчанию
Тесты приложений и настройки
ХРОМОЙ MP3	Версия 3.98.3 Смешанный 271 МБ WAV в mp3: Команда: -b 160 —nores (160 Кбит/с)
Интерфейс командной строки ручного тормоза	Версия: 0.9.9Sintel Open Movie Project: 4,19 ГБ 4k mkv в x265 mp4
Блендер	Версия 2.68aBMW 27 CPU Render Benchmark, BMW 27 GPU Render Benchmark
7-zip	Версия 16.02THG-Workload (7,6 ГБ) до .7z, переключатели командной строки «a -t7z -r -m0=LZMA2 -mx=9»
Adobe After Effects CC	Выпуск 2015.3.0, версия 13.8.0.144 Подпрограмма, управляемая PCMark
Adobe Фотошоп СС	Выпуск 2015.5.0. 20160603.r.88 Подпрограмма x64PCMark (легкая и тяжелая)
Adobe InDesign CC	Выпуск 2015.4, сборка 11.4.0.90 подпрограмма, управляемая x64PCMark
Adobe Illustrator	Выпуск 2015.3.0, версия 20.0.0 (64-разрядная версия) Подпрограмма, управляемая PCMark
Игровые тесты и настройки
Пепел сингулярности	Версия 1.31.21360Высокая предустановка — 1920×1080, среднее качество теней, 1x MSAACrazy Preset — 1920×1090, высокое качество теней, 2x MSAAВысокая предустановка — 4k ~3460×1920, среднее качество теней, 1x MSAACrazy Preset — 4k ~3460×1920, высокое качество теней, 2x MSAA
Ф1 2015	Сезон 2015 г., трасса Абу-Даби, дождь 1920×1080 — предустановка UltraHigh, 16x AF4k ~3460×1920 — предустановка UltraHigh, 16x AF
Metro Last Light Redux	Версия 3.00 x64Высокое качество, 1920×1080, высокая тесселяцияОчень высокое качество, 1920×1080, очень высокая тесселяцияВысокое качество, 4k ~3460×1920, высокая тесселяцияОчень высокое качество, 4k~3460×1920, очень высокая тесселяция
Принцип Талоса	Версия 2672521920×1080 — средняя предустановка, высокое качество, высокая тесселяция, 4x AF1920x1080 — ультра предустановка, очень высокое качество, очень высокая тесселяция, 16x AF4k ~3460×1920 — средняя предустановка, высокое качество, высокая тесселяция, 4x AF4k ~3460×1920 — ультра предустановка, очень высокое качество, очень высокая Тесселяция, 16x AF

Синтетика и приложения

Изображение 1 из 5

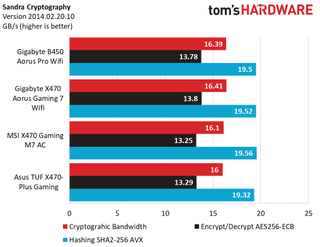

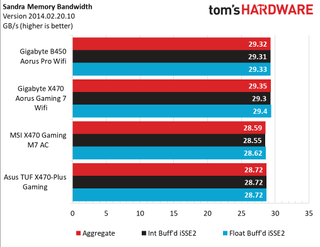

Наконец, у нас есть полный набор данных, где PCMark08 показывает незначительные различия между тестовыми образцами, при этом наибольшее отклонение происходит от творческих тестов на плате B450. Арифметика Сандры показывает дельту менее 1 процентного пункта по всем направлениям. Мультимедиа видит только немного большую разницу в 1,6 процентных пункта с рабочей нагрузкой x16 Integer AVX. Gigabyte B450 Aorus Pro WIFI практически не уступает Aorus Gaming 7 в рабочих нагрузках по криптографии и пропускной способности памяти.

Изображение 1 из 2

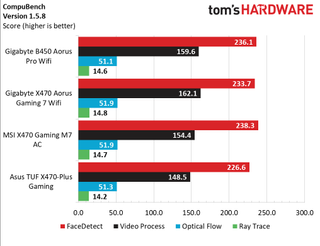

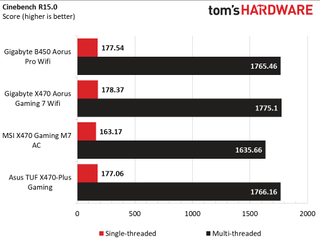

Подобные разбросы наблюдаются и в Cinebench, но Asus TUF X470 начинает приближаться к B450. Семь рабочих нагрузок Compubench не полностью укладываются в эту диаграмму, но с учетом всех данных B450 Aorus Pro WIFI является стандартным результатом для всех показателей, а MSI X470 M7 AC, наконец, занял заслуженное второе место.

Изображение 1 из 3

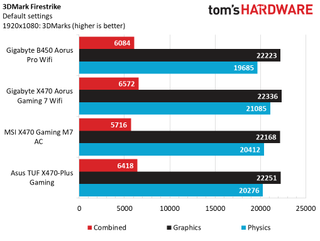

Игровая синтетика нуждается в обновлении на нашем тестовом стенде, и 3DMark Skydiver подтверждает это с разрывом в 15 процентных пунктов, разделяющим объединенные оценки. Результаты по физике ненамного лучше: между 1-м и последним местом почти 10 процентных пунктов. К счастью, показатели начинают сжиматься с более требовательным Firestrike при разрешении 1080p, а выходное разрешение Firestrike Extreme 1440p уравнивает все тестовые образцы с точностью до одного процентного пункта.

Изображение 1 из 4

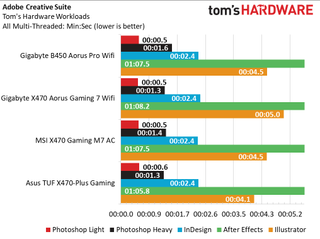

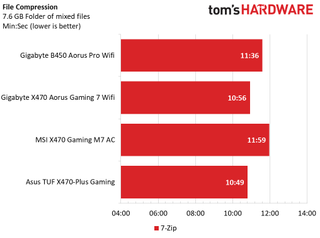

Прежде чем мы перейдем к результатам в играх, давайте посмотрим, как Ryzen 2700X ведет себя в некоторых прикладных задачах. Кодирование ручным тормозом показывает 2,3-минутный разрыв между платой MSI и Gigabyte X470 Aorus Gaming 7 Wifi, а 7-Zip показывает аналогичную тенденцию, но с 1,17-минутным разрывом. В обеих рабочих нагрузках Blender кажется, что тестовые образцы начинают подтягиваться, но плата MSI продолжает бороться. Adobe, наконец, возвращает плату MSI в соревнование с впечатляющим временем After Effects, но плата Aorus B450 отстает в Illustrator и After Effects.

Игры и производительность

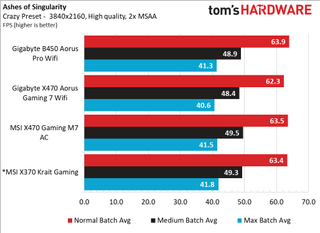

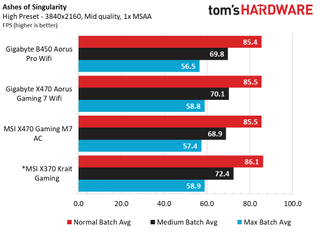

Ashes of the Singularity: Escalation стал отличным показателем производительности ЦП на нашем тестовом стенде, и мы видим, что B450 Aorus Pro WIFI падает примерно на 4 кадра в секунду (fps) при высоких настройках при разрешении 1080p во всех пакетных условиях. Повышение детализации и разрешения хоть и сокращает разброс по всем образцам обзора, но B450 продолжает отставать от лидеров на несколько кадров. В конце концов, эта игра RTS легко доставляет удовольствие на этом тестовом стенде во всех пакетных условиях вплоть до 4k.

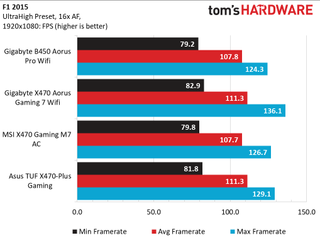

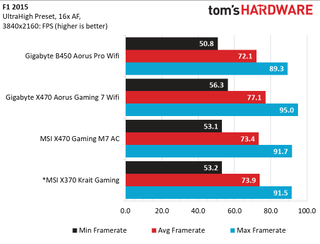

В преддверии F1 2018 мы с нетерпением ждем возможности увидеть, как Codemasters использует более совершенные машины, чтобы расширить наши гоночные возможности в этом аутентичном симуляторе. Для этого тестового стенда Ryzen и GTX 1080 настройки 4k Ultra легко воспроизводятся с частотой кадров 70 с, а Gigabyte B450 Aorus Pro WIFI замедляется только на 5 кадров по сравнению с Aorus Gaming 7 WIFI. К сожалению, это приводит к большему процентному разрыву между лидерами, поэтому нам придется продолжать тестировать F1 2015, чтобы увидеть, как он складывается.

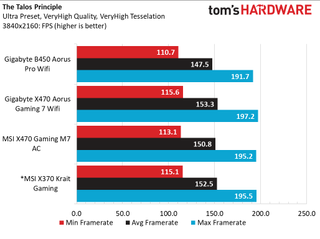

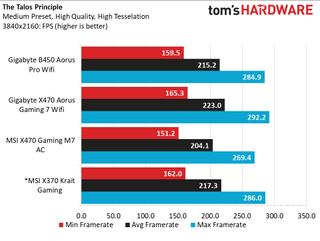

Регулировка скорости процессора, скорости графического процессора и параметров памяти графического процессора для различных разрешений в The Talos Principle не так уж интересна. При средних настройках мы наблюдаем падение частоты кадров в среднем на 7,5 процентных пункта, увеличивая до 4k с 1080p. При настройках Ultra мы более чем удваиваем дельту до примерно 17 процентных пунктов, отчасти благодаря повышенной сложности рендеринга при повышенных разрешениях. Что касается платы Gigabyte B450 Aorus Pro WIFI, то в большинстве сценариев она превосходит плату MSI X470, но в целом отстает от плат X470.

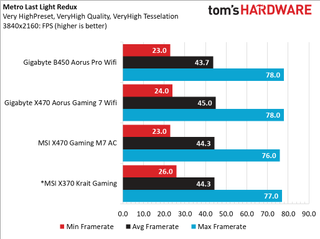

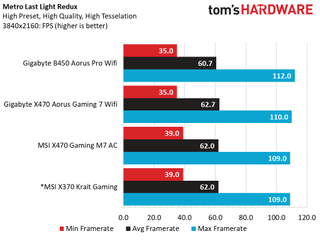

Как и в случае с F1 2018, мы с нетерпением ждем выхода Metro: Exodus в первом квартале 2019 года. Но до тех пор Metro: Last Light Redux придется занять нас. Все четыре образца показывают действительно стабильные результаты 4k на обоих уровнях детализации. Но Gigabyte X470 Aorus Gaming 7 WIFI умудряется на 10 кадров в секунду опережать конкурентов при разрешении 1080p и высокой детализации.

Принимая во внимание все средние результаты по каждому показателю, Gigabyte B450 Aorus Pro WIFI выигрывает только в категории «Синтетика» и по большей части отстает в играх и приложениях. Gigabyte X470 Aorus Gaming 7 WIFI более высокого класса является явным лидером по производительности в этой таблице, а TUF X470 показывает довольно хорошие результаты в областях, в которых B450 боролся.

Мощность, температура и эффективность

Этот график энергопотребления немного сбивает с толку, но мы видим явных победителей в этом тесте. Что касается энергопотребления в режиме ожидания, B450 работает на одном уровне между Asus TUF и X470 Aorus Gaming 7 WIFI. Полная загрузка ЦП показывает, что MSI X470 M7 AC опережает плату B450 на 14 процентных пунктов, но полная загрузка графического процессора показывает разницу в 16 Вт между теми же платами в пользу B450. Однако вирус полной мощности системы показывает, насколько сложно правильно загрузить процессор и графический процессор таким образом, чтобы каждый компонент эффективно работал параллельно в условиях TDP.

Для разнообразия история с температурой очень проста, теперь, когда мы не меняем наши решения для охлаждения, и на каждой плате были одинаковые конфигурации корпуса и вентилятора. В наших данных очевидна дельта 10C Tctl, а температура процессора изменяется только на 5C при полной нагрузке Prime95. Тем не менее, реальная история — это температуры регулятора напряжения. Радиатор TUF сильно недоработан для своего целевого рынка, но радиатор Gigabyte B450 ненамного лучше, но вполне подходит для своего целевого рынка.

В наших сегодняшних расчетах эффективности мы удалили данные о простое и максимальной мощности из нашего анализа, чтобы показать более реалистичное представление о том, на что способны эти системы в типичном случае использования. Каждая плата демонстрирует интересное поведение: MSI потребляет меньше энергии под нагрузкой, но ее производительность страдает, и, в свою очередь, она становится менее эффективной. Asus TUF X470 имеет большую производительность, но за счет немного большего энергопотребления, что снижает его показатель эффективности. В конечном счете, Gigabyte B450 Aorus Pro WIFI потребляет слишком много энергии по сравнению с его незначительной потерей производительности, что снижает его рейтинг эффективности ниже идеальных сценариев.
