Обзор Gigabyte B660 Aorus Master DDR4

от Valiant

Примерно за 200 долларов B660 Aorus Master подойдет всем, кому нужна полнофункциональная материнская плата по разумной цене, и кто не хочет разгонять свой процессор. Это хорошо продуманная доска, которая станет хитом в мейнстриме, если ее внешний вид будет соответствовать вашей теме сборки.

Плюсы

  • Приемлемая цена
  • Способные 16-фазные, 60A VRM
  • 10 USB-портов ввода-вывода на задней панели

Минусы

  • Четыре порта SATA, нет разъемов SATA M.2
  • Контрастные цвета радиатора

Несколько месяцев назад мы посмотрели на Z690 Aorus Master и обнаружили, что плата верхнего среднего уровня имеет надежную подачу питания и множество разъемов M.2 для новейшего хранилища. Сегодня мы рассмотрим B660 Aorus Master, который находится немного ниже по стеку продуктов, на чипсете, который исключает разгон процессора. Версия Aorus Master B660 по цене от 190 до 210 долларов в зависимости от того, где вы ее найдете, также хорошо оснащена и является хорошим выбором с точки зрения функций.

B660 Master поставляется почти со всем, что вы ожидаете от платы B660. Есть три разъема M.2, 16-фазная подача питания 60 А, флагманский аудиокодек последнего поколения, а также встроенный Intel Wi-Fi 6 и 2,5 GbE. Gigabyte использует здесь комбинацию черного и серого радиатора, что некоторым может показаться не особенно привлекательным. Тем не менее, это по-прежнему красивая плата, а радиаторы и кожухи, покрывающие большую часть платы, придают первоклассный вид.

Протестированная производительность с нашим B660 Aorus Master была средней среди аналогов DDR4. Он преуспел в пакете Procyon, но был немного медленнее, чем другие, в части редактирования видео и фотографий. Игровые результаты были на одном уровне с остальными, а энергопотребление было лучше, чем у большинства. Как обычно, вам будет сложно заметить какие-либо недостатки производительности, не увидев их в результатах тестов.

Ниже мы более подробно рассмотрим функции, программное обеспечение и производительность Aorus Master, чтобы увидеть, как эта плата стоимостью менее 210 долларов выглядит по сравнению с остальными и найдет ли она место в нашем списке лучших материнских плат. Во-первых, вот подробный список спецификаций B660 Aorus Master, предоставленный Gigabyte.

Технические характеристики: Gigabyte B660 Aorus Master

РазъемLGA1700
ЧипсетB660
Фактор формыАТХ
Регулятор напряжения18 фаз (16 SPS MOSFET на 55 А для Vcore)
Видеопорты(1) HDMI (v2.1)
(1) DisplayPort (v1.2)
USB-порты(1) USB v3.2 Gen 2×2, Type-C (20 Гбит/с)
(5) USB v3.2 Gen 1 (5 Гбит/с)
(4) USB v2.0 (480 Мбит/с)
Сетевые разъемы(1) 2,5 Гбит/с
Аудиоразъемы(5) Аналоговый + SPDIF
Устаревшие порты/разъемы
Другие порты/разъем
PCIe x16(2) v4.0 (x16, x4)
PCIe x8
PCIe x4
PCIe x1(1) v3.0 (x1)
CrossFire/SLIПоддерживает AMD Quad и 2-Way Crossfire
Слоты DIMM(2) DDR4 5333+(OC), емкость 128 ГБ
Слоты M.2(2) PCIe 4.0 x4 (64 Гбит/с), PCIe (до 110 мм)
(1) PCIe 3.0 x4 (32 Гбит/с), PCIe (до 110 мм)
U.2 Порты
SATA-порты(4) SATA3 6 Гбит/с (поддерживает RAID 0/1/5/10)
USB-разъемы(1) USB v3.2 Gen 2, Type-C (10 Гбит/с)
(1) USB v3.2 Gen 1 (5 Гбит/с)
(2) USB v2.0 (480 Мбит/с)
Коллекторы вентиляторов/насосов(8) 4-контактный (ЦП, ЦП с водяным охлаждением, система)
Заголовки RGB(2) aRGB (3-контактный)
(2) RGB (4 контакта)
Панель диагностикиОтладка с 4 светодиодами (CPU/Boot/VGA/RAM)
Внутренняя кнопка/переключательКнопки сброса и QFlash
SATA-контроллеры
Ethernet-контроллер(ы)Intel I225-V (2,5 Гбит/с)
Wi-Fi / BluetoothIntel AX201 Wi-Fi 6 (2×2 ax, MU-MIMO, 2,4/5/6 ГГц, 160 МГц, BT 5.2)
USB-контроллерыРеалтек RTS5411
HD-аудиокодекРеалтек ALC1220-VB
ДДЛ/ДТС✗ / ✗
Гарантия3 года

Внутри коробки Gigabyte B660 Aorus Master

Внутри коробки, вместе с материнской платой, Gigabyte включает базовый набор аксессуаров, включая кабели SATA, антенну Wi-Fi и т.д. но вы можете найти последнюю версию в Интернете на веб-сайте, если ваша розничная версия такая же. Ниже приведен полный список включенных дополнений.

  • (2) кабеля SATA
  • (3) винты M.2
  • Wi-Fi антенна
  • Микрофон
  • G-коннектор
  • Наклейки/значок на корпусе
  • Руководство

Дизайн Мастер Аорус

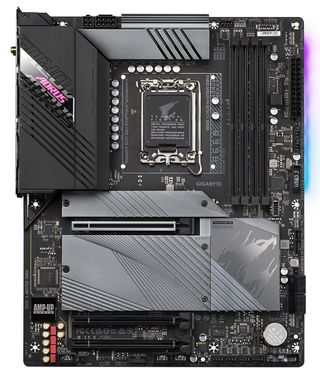

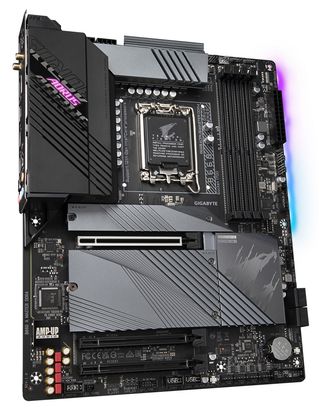

В целом, B660 Aorus Master выглядит как многие из его более дорогих (и разгоняемых) собратьев Z690. Матовая черная 6-слойная печатная плата уступает место черным и серым радиаторам, закрывающим все нагревающиеся части. Большой черный радиатор VRM доминирует над левой стороной материнской платы и содержит фирменный знак Aorus, подсвеченный светодиодами RGB. Вторая область RGB находится под платой в правом верхнем углу. Верхний радиатор VRM, а также радиаторы M.2 и чипсета серого цвета с прорезанными канавками для большей площади поверхности и элементом дизайна. Радиатор чипсета также оснащен соколом Aorus.

В целом внешний вид нам нравится. Хотя есть и другие платы, которые покрывают большую часть печатной платы, мы должны помнить, что это плата, ориентированная на бюджет. Тем не менее, он будет хорошо смотреться с подсветкой внутри вашего корпуса, если вы не возражаете против контрастного цвета радиаторов.

Верхний левый угол B660 Master занимает огромный радиатор VRM, который доходит до области ввода-вывода, создавая чистый внешний вид. Сверху логотип Aorus, подсвеченный снизу RGB-светодиодами. Для дополнительной площади поверхности вырезаны канавки. Над радиатором расположены два разъема EPS, 8-контактный (обязательно) и 4-контактный для питания процессора. Справа находится второй радиатор VRM, но на этот раз он серый и контрастирует с черной печатной платой и другим радиатором VRM.

Продолжая движение вправо, мы сталкиваемся с четырьмя слотами DRAM, которые блокируют память с обоих концов. Gigabyte поддерживает до 128 ГБ оперативной памяти со скоростью, указанной для DDR4 5333 (OC). Поскольку вы не можете разогнать процессор с этим чипсетом, ваши приключения по разгону должны исходить только от памяти.

Есть два 4-контактных разъема для вентиляторов (CPU_FAN и CPU_OPT) и два разъема RGB вдоль верхнего правого края. В общей сложности по плате разбросано восемь разъемов для вентиляторов, которых должно быть достаточно для управления охлаждением в вашем корпусе. Каждый заголовок поддерживает устройства, управляемые как ШИМ, так и постоянным током. У вас будет достаточно мощности для всех ваших вентиляторов, а также для насоса водяного охлаждения, поскольку каждый из них поддерживает до 2 А/24 Вт. Рядом с разъемами для вентиляторов расположены 3-контактный разъем ARGB и 4-контактный разъем RGB, а два других световых разъема расположены вдоль нижнего края платы. Приложение Gigabyte RGB Fusion управляет RGB-экосистемой платы.

Продвигаясь вниз по правому краю, мы сталкиваемся с 24-контактным разъемом ATX для питания платы, двумя дополнительными разъемами для вентиляторов (SYS_FAN5/6_PUMP), портом USB 3.2 Gen 1 (5 Гбит/с) на передней панели и небольшим смещением разъем USB 3.2 Gen2 (10 Гбит/с) на передней панели. Прямо под отверстием для винта находятся светодиоды Q-LED, которые загораются во время процесса загрузки. Если во время запуска возникает проблема, один из четырех индикаторов (обозначенный как Boot/CPU/VGA/RAM) продолжает гореть, указывая на общую область проблемы. Поскольку нет двухсимвольного светодиода отладки, чтобы поделиться более подробной информацией, вам придется полагаться на эти светодиоды для любых зависаний до загрузки ОС.

Gigabyte использует здесь 18-фазный VRM, из которых 16 выделены для Vcore. Питание поступает от разъема(ов) EPS, а затем к контроллеру ON Semiconductor NCP81530, который работает совместно/параллельно (без удвоителя фазы, но два MOSFET получают один сигнал) с 16 55A ON Semiconductor NCP302155 MOSFET. Поскольку разгон процессора с этим чипсетом невозможен, 880A для Vcore достаточно, чтобы без проблем запустить наш Intel Core i9-12900K.

Нижняя половина платы содержит аудиосекцию, хранилище и слоты PCIe. Начиная с левой стороны, мы видим Gigagbyte AMP UP! Аудиобрендинг, охватывающий кодек Realtek ALC1220-VB, скрытый ниже. В то время как B660 Aorus Master может не иметь причудливого ЦАП или операционного усилителя, он оснащен несколькими желтыми аудиоколпачками марки Chemicon, а также четырьмя красными колпачками WIMA для обеспечения качественного звука. Это не новейший аудиокодек, но, будучи флагманом последнего поколения, большинство пользователей будут довольны звуком.

Aorus Master имеет два полноразмерных слота и один слот размера x1 для подключения PCIe. Верхний полноразмерный слот использует усиление для предотвращения сдвига от тяжелых видеокарт и работает на скорости PCIe 4.0 x16 от ЦП. Второй полноразмерный слот получает свои линии от чипсета и работает максимум на PCIe 3.0 x4. Плата поддерживает AMD Quad-GPU Crossfire и 2-Way Crossfire с доступными линиями. Нижний слот также получает пропускную способность от чипсета и работает на максимальной скорости PCIe 3.0 x1.

Под серыми радиаторами скрыты три разъема M.2. Все разъемы поддерживают до 110 мм, но только модули PCIe. Модули M.2 на основе SATA не поддерживаются. Хотелось бы увидеть такую ​​доступность для бюджетной платы, так как твердотельные накопители SATA дешевле (хотя и медленнее), чем диски NVMe. А те, у кого ограниченный бюджет, могут иметь больше старых хранилищ, которые они хотели бы перенести в новую систему. Верхний сокет M2A_CPU работает на PCIe 4.0 x4 вместе со вторым сокетом (M2P_SB). Нижний сокет, M2M_SB, работает максимум на PCIe 3.0 x4. Стоит отметить, что когда диск заполняет сокет M2M_SB, второй слот PCIe отключается.

Вдоль правого края мы упираемся в два разъема Thunderbolt AIC (для добавления карты расширения) и четыре порта SATA. Порты SATA остаются активными независимо от того, какие устройства M.2 используются. Если вы хотите использовать RAID для портов SATA, они поддерживают RAID0/1/5/10. Четырех портов SATA будет достаточно для большинства людей. Но опять же, если у вас есть несколько старых дисков, которые вы хотите перенести с предыдущего ПК, это может быть ограничением.

Несколько заголовков находятся внизу, включая порты USB, RGB и разъемы для вентиляторов. Ниже приведен полный список всех заголовков в этой области.

  • Аудио на передней панели
  • 3-контактный разъем ARGB
  • 4-контактный разъем RGB
  • Заголовок доверенного платформенного модуля
  • (2) разъема USB 2.0
  • Кнопка Q-Flash+
  • (4) Коллекторы системных вентиляторов
  • 2-контактный временный разъем
  • Перемычка сброса CMOS
  • Заголовок передней панели

Когда мы переходим к задней области ввода-вывода, Gigabyte была достаточно любезна, чтобы предварительно установить пластину ввода-вывода на заводе, что придает B660 Master премиальный вид. Все порты помечены и легко читаются на черном фоне. Здесь нет ничего необычного, просто фирменный знак, напоминающий вам, что это продукт Aorus.

Одна вещь, которая выделяется, — это 10 портов USB, что достаточно для платы в этом ценовом классе. Мы упираемся в стопку из четырех портов USB 2.0 слева, а рядом с ней находится подключение антенны Wi-Fi. Видеовыходы состоят из DisplayPort (v1.2) сверху и HDMI (v2.1) снизу. Далее идет порт USB 3.1 Gen 1 (5 Гбит/с), который расположен поверх быстрого порта USB 3.2 Gen 2×2 (20 Гбит/с) Type-C. Продолжая движение вправо, мы обнаружили еще четыре порта USB (3.2 Gen 2, 10 Гбит/с) с портом Intel 2.5 GbE наверху. На правом краю находится аудиостек, состоящий из пяти аналоговых разъемов и выхода SPDIF.
