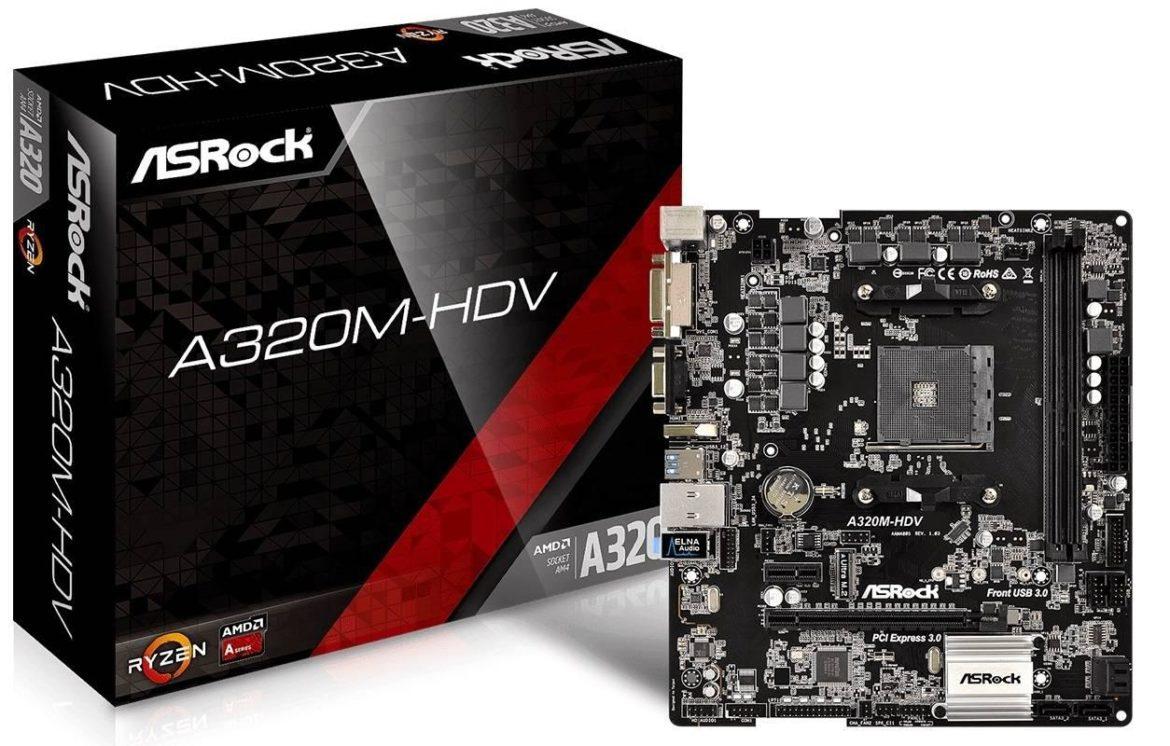

Материнская плата ASRock A320M-HDV обзор

by Valiant

Если вы геймер, интересуетесь разгоном/настройкой или планируете использовать несколько видеокарт в какой-то момент, это не та плата, которую вы ищете. Теперь, когда мы разобрались с этим, давайте рассмотрим, почему ASRock A320M-HDV получает награду «Настоятельно рекомендуется».

А320М-ХДВ(Л1)

По большей части я тестировал ASRock A320M-HDV с 2200G с 3200 МГц DDR4 и без видеокарты, чтобы использовать плату так, как задумал производитель. Это бюджетная плата начального уровня по цене 75 долларов, которая является отличным партнером для APU AMD Raven Ridge.

Это честный, простой продукт, который дает именно то, что написано на коробке, не пытаясь притворяться, что это что-то другое. ASRock внедрила более дешевый (но все же очень мощный) чипсет AMD A320, который будет работать с процессорами AM4 или APU мощностью до 65 Вт при стандартных настройках. Сюда входят новые APU Ryzen с графическими ядрами Vega 8 и Vega 11. A320M-HDV имеет видеовыходы RGB, DVI и HDMI, способные работать с тремя дисплеями.

A320M-HDV в сочетании с APU Raven Ridge (2200G или 2400G) делает владение ПК начального уровня, который можно использовать для игр, хотя и с более низким качеством или разрешением (или и тем, и другим), более доступным, чем когда-либо прежде. Кроме того, это хорошая бюджетная отправная точка для семейного или студенческого ПК, которая позволяет впоследствии расширить хранилище или графику без необходимости замены материнских плат или процессоров.

На плате есть 4 порта SATA3, 1 слот M.2 NVMe и 2 слота DDR4 со встроенным аудио, LAN и 3 видеовыхода (VGA, DVI и HDMI). Этого, наряду с шестью USB-портами на задней панели, должно быть более чем достаточно для удовлетворения технических требований целевого рынка. Не упускайте из виду слот PCIe 3.0 16x для видеокарты.

Мы убедились, что все необходимое включено, а цена кажется очень привлекательной, так в чем подвох? На самом деле это не подвох, но у чипсета AMD A320 есть некоторые ограничения, о которых покупатели должны знать, в первую очередь A320 не облегчает разгон. APU Ryzen 3 2200G может извлечь выгоду из разгона до тактовых частот графики Vega 8 для приятного прироста производительности, но вы не сможете сделать это с этой платой. Вы также не можете разогнать процессор.

Мы не можем считать это настоящим ударом по A320M-HDV, потому что он не предназначен для разгона или чрезмерной настройки. Чипсеты B350 и X370 — это платформы, необходимые, если вы хотите разогнать свой APU/CPU, и эти более серьезные альтернативы, по понятным причинам, стоят дороже.

Другим компромиссом, который я заметил при просмотре платы, было отсутствие разъема Display Port для облегчения FreeSync на совместимом мониторе. Опять же, этого можно ожидать от материнской платы, которая продается за 75 долларов.

Давайте посмотрим на подробные характеристики…

Характеристики

Процессор — Поддерживает APU AMD Socket AM4 серии A (Bristol Ridge) и процессоры серии Ryzen (Summit Ridge и Raven Ridge)
— Конструкция Digi Power
— Конструкция с 7 фазами питания
— Поддержка процессора мощностью до 65 Вт
Чипсет — AMD Promontory A320
Память — Двухканальная технология памяти DDR4
— 2 слота DDR4 DIMM
— ЦП AMD серии Ryzen (Summit Ridge) поддерживают память DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC и не-ECC, небуферизованную память*
— ЦП AMD Ryzen серии (Raven Ridge) поддерживают DDR4 3200+(OC)/2933(OC)/2667/2400/2133 без ECC, небуферизованную память*
— APU AMD 7-го поколения серии A поддерживают DDR4 2400/2133 ECC и не-ECC, небуферизованная память**
— Макс. емкость системной памяти: 32 Гб**
— контакты из золота 15 мкм в слотах DIMM

*Дополнительную информацию см. в списке поддерживаемых модулей памяти на веб-сайте ASRock.

** Из-за ограничений операционной системы фактический размер памяти может быть меньше 4 ГБ для резервирования для использования системой в 32-разрядной ОС Windows®. Для 64-разрядной ОС Windows® с 64-разрядным процессором такого ограничения нет.

БИОС — 128Mb AMI UEFI Legal BIOS с поддержкой графического интерфейса
— Поддержка «Plug and Play»
— Событие пробуждения, соответствующее стандарту ACPI 5.1 — Поддержка без перемычек —
Поддержка
SMBIOS 2.3
— Множественная регулировка напряжения DRAM
Графика — Интегрированная графика AMD Radeon™ Vega Series в APU Ryzen Series*
— Интегрированная графика AMD Radeon™ R-Series в APU серии A*
— DirectX 12, Pixel Shader 5.0
— Макс. общая память 2 ГБ
— Три варианта вывода графики: D-Sub, DVI-D и HDMI
— Поддержка трех мониторов
— Поддержка HDMI с макс. разрешение до 4K x 2K (4096×2160) при 24 Гц / (3840×2160) при 30 Гц
— Поддерживает DVI-D с макс. разрешение до 1920×1200 при 60 Гц
— Поддерживает D-Sub с макс. разрешение до 2048×1536 при 60 Гц
— Поддерживает автоматическую синхронизацию губ, Deep Color (12 бит на канал), xvYCC и HBR (аудио с высокой скоростью передачи данных) с портом HDMI (требуется совместимый монитор HDMI)
— Поддерживает HDCP с портами DVI-D и HDMI
— Поддерживает воспроизведение Blu-ray (BD) Full HD 1080p с портами DVI-D и HDMI

* Фактическая поддержка может зависеть от процессора

Аудио — 7.1-канальный HD-аудио (аудиокодек Realtek ALC887)*
— Поддержка защиты от перенапряжения
— ELNA Audio Caps

*Для настройки 7.1-канального HD-аудио необходимо использовать аудиомодуль HD на передней панели и включить функцию многоканального Водитель.

локальная сеть — PCIE x1 Gigabit LAN 10/100/1000 Мбит/с
— Realtek RTL8111GR
— Поддерживает Wake-On-LAN
— Поддерживает защиту от разрядов молнии и электростатических разрядов — Поддерживает
обнаружение кабеля LAN
— Поддерживает энергоэффективный Ethernet 802.3az
— Поддерживает PXE
Слоты Процессоры AMD серии Ryzen
— 1 слот PCI Express 3.0 x16 (PCIE2: режим x16)*
APU AMD 7-й серии A/процессоры Raven Ridge
— 1 слот PCI Express 3.0 x16 (PCIE2: режим x8)*

— 1 слот PCI Express 2.0 Слот x1

*Поддерживает NVMe SSD в качестве загрузочных дисков

Хранилище — 4 разъема SATA3 6,0 Гбит/с, поддержка RAID (RAID 0, RAID 1 и RAID 10), NCQ, AHCI и Hot Plug
— 1 разъем Ultra M.2, поддержка M Key type 2242/2260/2280 M.2 Модуль SATA3 6,0 Гбит/с и модуль M.2 PCI Express до Gen3 x4 (32 Гбит/с) (с процессором серии Ryzen) или Gen3 x2 (16 Гбит/с) (с APU серии A)*

*Поддерживает ASRock U .2 Комплект
поддерживает NVMe SSD в качестве загрузочных дисков

Соединитель — 1 разъем для порта печати
— 1 разъем для COM-порта
— 1 разъем для TPM
— 1 разъем для защиты корпуса от проникновения и динамика
— 1 разъем для вентилятора ЦП (4-контактный)*
— 2 разъема для вентилятора корпуса (1 4-контактный, 1 x 3-контактный)
— 1 x 24-контактный разъем питания ATX
— 1 x 4-контактный разъем питания 12 В
— 1 x аудиоразъем на передней панели
— 2 разъема USB 2.0 (поддержка 4 портов USB 2.0) (поддержка защиты от электростатического разряда)
— 1 x Разъем USB 3.1 Gen1 (поддерживает 2 порта USB 3.1 Gen1) (поддерживает защиту от электростатических разрядов)

*Разъем вентилятора ЦП поддерживает вентилятор ЦП с максимальной мощностью 1 А (12 Вт).

Ввод/вывод на задней панели — 1 порт PS/2 для мыши/клавиатуры
— 1 порт D-Sub
— 1 порт DVI-D
— 1 порт HDMI
— 2 порта USB 2.0 (с защитой от электростатического разряда)
— 4 порта USB 3.1 Gen1 (с защитой от электростатического разряда ) Защита)
— 1 порт LAN RJ-45 со светодиодом (светодиод ACT/LINK и светодиод SPEED)
— Аудиоразъемы HD: линейный вход / передний динамик / микрофон
Игровая броня Питание
— разъем питания высокой плотности (8-контактный)
Память
— позолоченные контакты 15 мкм в слотах DIMM
Карта VGA
— позолоченные контакты 15 мкм в слоте VGA PCIe (PCIE1)
Интернет — охлаждение
Intel® LAN — медная печатная плата весом 2 унции Аудио — Creative Sound Blaster™ Cinema 3
Уникальная особенность ASRock Super Alloy
— печатная плата из стеклоткани высокой плотности
— печатная плата цвета «черный сапфир »
ASRock Ultra M.2 (PCIe Gen3 x4 и SATA3)
ASRock Full Spike Protection (для всех портов USB, аудио и LAN)
ASRock Live Update & APP Shop
Программное обеспечение и UEFI Программное обеспечение
— Зарядное устройство ASRock APP
— ASRock XFast LAN
UEFI
— ASRock Full HD UEFI
— ASRock Instant Flash
— ASRock Easy RAID Installer

*Эти утилиты можно загрузить из ASRock Live Update & APP Shop.

Компакт-диск поддержки — Драйверы, утилиты, антивирусное программное обеспечение (пробная версия), браузер и панель инструментов Google Chrome.
Аксессуары — Руководство по быстрой установке, вспомогательный компакт-диск, экран ввода-вывода
— 2 кабеля данных SATA
— 1 винт для разъема M.2
Аппаратный монитор — Измерение температуры
ЦП/шасси — Тахометр вентилятора
ЦП/шасси — Бесшумный вентилятор
ЦП/шасси — Многоскоростное управление вентилятором ЦП/шасси
— Обнаружение ОТКРЫТОГО КОРПУСА — Контроль
напряжения: +12В, +5В, +3,3В, Vcore
Фактор формы — Форм-фактор Micro ATX: 9,1 дюйма x 8,1 дюйма, 23,1 см x 20,6 см
— Конструкция с твердотельными конденсаторами
Операционные системы — Microsoft® Windows® 10 64-разрядная версия
Сертификаты FCC, CE
— ErP/EuP ready (требуется блок питания с поддержкой ErP/EuP)

Вы можете посетить страницу продукта ASRock здесь для получения дополнительной информации.

Включенное программное обеспечение также очень простое, и, честно говоря, оно вам все равно не нужно. Приложения ASRock позволяют выполнять перезагрузку в UEFI и обновлять драйверы — необходимые вещи, которые немного облегчают жизнь.

Разгон

Как упоминалось ранее, чипсет A320 не поддерживает разгон, но люди все еще спрашивают, есть ли простой способ обойти это. Недавно я заметил где-то на форуме сообщение, в котором участник спрашивал, может ли Ryzen Master применить разгон на платформе A320 — фактически в обход BIOS — и, как и ожидалось, ответ отрицательный. Это наш первый взгляд на плату A320, поэтому мы решили попробовать, потому что можем. Мы попытались разогнать с помощью Ryzen Master, просто чтобы посмотреть, что получилось, и ответ… ничего. Приложение позволяло нам попробовать установить более высокие частоты и даже применить их, но они не работали. Мы не получили никаких ошибок, но настройки просто не применялись.

БИОС

В BIOS легко ориентироваться, и он кажется немного легким из-за отсутствия опций разгона, но при необходимости есть много опций, которые можно настроить. Если вы используете APU Raven Ridge, я бы рекомендовал настроить выделение графической памяти на 2 ГБ и убедиться, что профиль памяти использует 3200 МГц через XMP.

У нас не было никаких проблем с нашим тестовым комплектом GEIL EVOX 2x8GB 3200MHz DDR4. Помните, что если вы используете эту плату с APU 2200G или 2400G, вам необходимо убедиться, что вы получаете плату, указанную как «AMD RYZEN DESKTOP 2000 READY», или убедитесь, что BIOS обновлен соответствующим образом.

Макет

В целом компоновка платы логична, и я не заметил ничего, что заставило бы меня съежиться. При создании этого в нашем Fractal Design Meshify C Mini у нас не было никаких проблем с аккуратностью кабелей, и нам не нужно было проявлять творческий подход при установке компонентов. Мне понравилось размещение слота M.2 NVMe над основным слотом PCIe x16, чтобы он находился вдали от областей платы, которые могут нагреваться от дискретной видеокарты. Разъемы ввода-вывода на передней панели, вентилятор и разъемы USB 2 и 3 расположены по краю платы и легко доступны. Порты SATA 3 ориентированы на два вертикальных и два горизонтальных, что может быть удобно в зависимости от вашего выбора корпуса.

Владельцы этой платы, которые соединит ее с APU AMD 2200G или 2400G Raven Ridge, получат реальную выгоду с точки зрения соотношения цены и качества. В то время как для APU Raven Ridge требуется более дорогая память DDR4 с частотой 3200 МГц, цена материнской платы в 75 долларов делает цену оперативной памяти более доступной. Результатом является, по крайней мере, игровой процесс начального уровня в большинстве текущих и предыдущих игр, который ранее был недоступен с другими APU или встроенной графикой.

Задний ввод-вывод имеет 3 аудиоразъема 3,5 мм, которые являются базовыми, но функциональными. Большинство людей вряд ли пропустят оптический выход и аналоговые аудиоразъемы объемного звучания на задней панели. Если вы хотите использовать аналоговые динамики объемного звучания, передние аудиоразъемы можно настроить соответствующим образом — кабели будут выглядеть беспорядочно, но это возможно.

Аудиоразъемы на передней панели для наушников и микрофона (гарнитуры) отлично работали с нашей гарнитурой HyperX Cloud Revolver.

Локальная сеть

Производительность локальной сети была хорошей и соответствовала спецификации. Мне удалось передать файлы между SSD нашей тестовой системы и SSD другой системы на скорости, близкой к гигабитной, в соответствии с другими тестами и с учетом погрешности кабелей, соединений и коммутатора. Программное обеспечение для настройки локальной сети на основе Интернета также является интуитивно понятным и функциональным, предоставляя возможность формировать, подсчитывать и приоритизировать трафик. Я не ожидал, что это будет включено, и сомневаюсь, что многие в целевой демографической группе возьмут на себя труд использовать его, но спасибо ASRock за то, что оно включило это программное обеспечение в качестве удобной утилиты.

Качество сборки

Я не могу придраться ни к качеству сборки, ни к упаковке. Плата была хорошо упакована, дизайн утонченный, установочный носитель и входящие в комплект аксессуары — это то, что я считаю необходимым. Дефектов на плате и повреждений упаковки от транспортировки не обнаружено. Я не заметил никакого визга или других шумов, исходящих от платы. Плата A320M-HDV не предназначена для использования в качестве платы премиум-класса, но она не обязательно производит впечатление «дешевой» платы с точки зрения качества сборки, и это хорошо.

ASRock рекламирует, что они реализовали свою конструкцию печатной платы высокой плотности из суперсплава с твердыми конденсаторами и аудиоконденсаторами ELNA, чтобы обеспечить долговечность по более низкой цене. Без необходимости устанавливать обширные радиаторы VRM и обеспечивать разгон, экономия может быть передана потребителю, а ожидаемый износ также должен быть уменьшен.

Тестовая система

  • AMD Райзен 3 2200G
  • Кулер для воды Fractal Design Celsius S24 (спереди)
  • GEIL EVO X DDR4 3200, 16 ГБ
  • Материнская плата ASRock A320M-HDV MATX
  • Графика Vega 8 2 ГБ использовалась в большинстве тестов в соответствии с предполагаемым вариантом использования.
  • MSI GTX 1070 (для ограниченного сравнительного тестирования PCIe)
  • Твердотельный накопитель Samsung EVO 850 M.2 емкостью 250 ГБ
  • Жесткий диск WD Blue 1 ТБ
  • Полумодульный блок питания Fractal Design Edison 650 Вт
  • Клавиатура Logitech G310
  • Мышь Func MS-3 R2
  • ViewSonic XG2401 24-дюймовый игровой монитор

Кулер для воды был полным излишеством, учитывая отсутствие разгона, но эта тестовая установка также использовалась для тестирования шасси Fractal Design Meshify C Mini. Испытательный стенд был настолько тихим, что если бы не свечение ламп GEIL EVO X DDR4 RGB, мы бы не узнали, что он работает. Мы провели тест со штатным кулером, и у нас не было никаких проблем с кривой вентилятора, монтажом или производительностью.

Обратите внимание, что мы заменили твердотельный накопитель XPG SX9000, показанный на фотографиях, на твердотельный накопитель Samsung EVO 850 SATA емкостью 250 ГБ, поскольку он больше соответствует конфигурации бюджетной системы и ближе соответствует тестовому стенду Raven Ridge, который мы также использовали для сравнения.

Вычисления и контрольные тесты

Выполненные нами тесты процессора сравнивались с набором микросхем B350 с тем же APU Ryzen 3 2200G. Хотя мы использовали другую оперативную память, скорость осталась прежней — 3200 МГц. То, что мы искали, было очевидным компромиссом в производительности между более дешевой A320M-HDV и более дорогой платой на базе B350, которая поставлялась с нашим тестовым образцом Raven Ridge. При стандартных настройках производительность была практически одинаковой: платы ASRock A320M-HDV и Gigabyte AB350-N Gaming работали в пределах допустимой погрешности друг друга. Очевидно, что на плате на B350 есть место для разгона, что выходит за рамки сравнения.

Игры

Battlefield 4 на Medium с разрешением 1080P был адекватным опытом, а падение частоты кадров не ощущалось очевидным или негативным образом влияло на 1080P — мне удалось сохранить уровень игровой производительности на уровне того, что мы зафиксировали при использовании альтернативной платы на базе B350. Сказав это, когда мы протестировали 22000G на плате Gigabyte AB350N Gaming WIFI, я почувствовал, что игровой процесс стал немного более плавным благодаря соединению DisplayPort AB350N, которое поддерживает AMD FreeSync. Звук на A320-HDV также был чистым и правдивым для полного погружения. Я не заметил каких-либо хлопков или искажений, и с точки зрения игр или обычных развлечений, реализация ALC887 должна удовлетворить всех, кроме, пожалуй, хардкорных энтузиастов (которые в любом случае должны смотреть на материнскую плату более высокого класса). Звук через HDMI или через аналоговые разъемы 3,5 мм был без проблем.

Когда дело дошло до Black Ops 2, я получил гораздо больше удовольствия, чем ожидал от платы начального уровня без видеокарты. Звук был хорош для того, чтобы слышать шаги, и я не чувствовал, что был какой-то компромисс на уровне качества звука. CS:GO был похож в том, что шаги были верными, и опыт должен был более чем удовлетворить случайных игроков.

Diablo 3 и StarCraft 2 от Blizzard также были оценены по достоинству благодаря звуку, а частота кадров соответствовала тому, что мы видели на 2200G, работающем со стандартными настройками в нашем обзоре Raven Ridge B350.

World of Warships — бесплатная игра, которая хорошо работает на скромном оборудовании. Хаос лихорадочных морских сражений со снарядами, музыкой и звуками окружающей среды был четким и захватывающим.

Одним из наиболее очевидных компромиссов между этой платой и «игровой» или материнской платой для энтузиастов на игровом уровне является звуковая платформа. ALC1220 устанавливается на большинство плат высокого класса и может обеспечить более чистое звучание с лучшим диапазоном и соотношением сигнал/шум. Дело в том, что если вы не проводите сравнения, ALC887 действительно является хорошей платформой, и большинство людей все равно не смогут увидеть разницу в «слепом» тесте.

Ни одно из конструктивных решений этой платы не оказывает существенного влияния на общий игровой потенциал с точки зрения обычных игроков или обычных пользователей ПК. Выбранный вами APU или GPU может ограничивать количество игр, в которые вы можете играть, и/или настройки, которые вы используете, но A320M-HDV не будет сдерживать вас.

Последние мысли

Следует учитывать, что необходимость сборки ПК с минимальным бюджетом для многих является настоящей проблемой. Дизайнеры ASRock урезали некоторые функции, выбрали жизнеспособный чипсет и спроектировали эту плату так, чтобы она обеспечивала как можно больше видеовыходов, чтобы соответствовать цене. A320M-HDV попадает в цель прямо между глаз.

Какими бы разочаровывающими ни были цены на оперативную память на данный момент, они работают в пользу A320M-HDV, предоставляя потребителям законную возможность сэкономить на своей сборке. Конечно, оперативная память 3200 МГц стоит дорого, но в сочетании с APU она все же дешевле, чем дискретная видеокарта.

Если мы на мгновение отложим в сторону ценность и посмотрим на доску с функциональной точки зрения, она все равно будет выигрышной. Существует значительное количество людей, которые используют свой ПК для работы и развлечений, но никогда не разгоняют его. Мы все время сталкиваемся с обычными пользователями ПК, которым нужна система только для легких игр с такими играми, как Starcraft II, Sims 4, Minecraft или CS:GO, и которые не замечают дополнительных глазных конфет в диапазоне настроек High-Ultra. В сочетании с APU 2200G или 2400G это отличная плата для обычных пользователей ПК.

ASRock A320M-HDV

ПЛЮСЫ

Материнская плата ASRock A320M-HDV обзорПростой дизайн
Материнская плата ASRock A320M-HDV обзорПростота функций
Материнская плата ASRock A320M-HDV обзорИмеет все самое необходимое, а также M.2 NVMe и HDMI
Материнская плата ASRock A320M-HDV обзорОтличная цена за 75 долларов США

МИНУСЫ

– Чипсет A320 не поддерживает разгон
– Нет порта DisplayPort для использования преимуществ совместимости Raven Ridge FreeSync
